Kia Picanto Revue Technique Automobile / Systeme de freinage / Systeme de freinage / Frein tambour arrière Composants et emplacement des composants

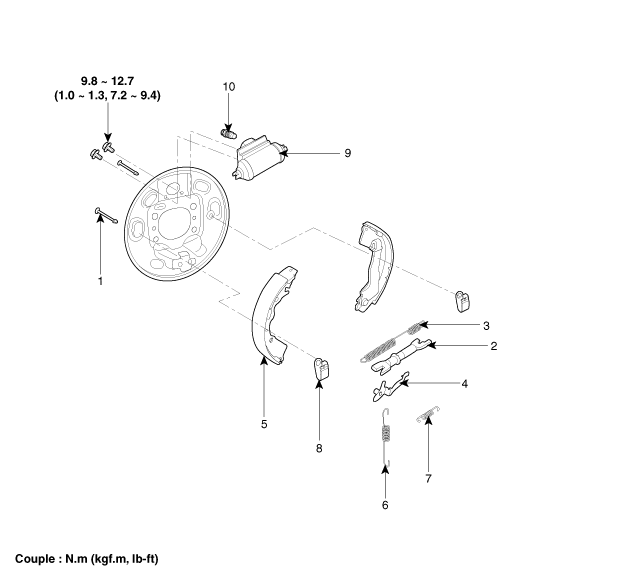

COMPOSANTS

1. Pivot de blocage du segment
2. Régleur du sabot
3. Ressort de rappel supérieur
4. Levier de réglage
5. Segment

6. Ressort de réglage
7. Ressort de rappel inférieur
8. Ressort de blocage de segment
9. Cylindre de roue
10. Vis de purge
