Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / À module de commande de carrosserie / Composants et emplacement des composants

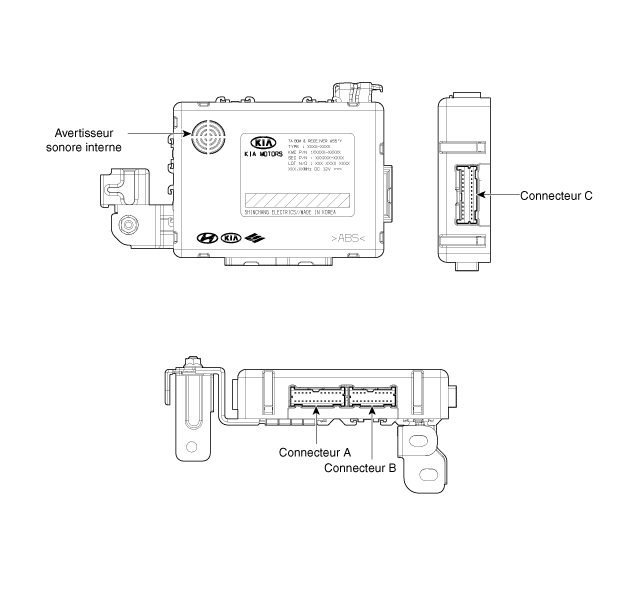

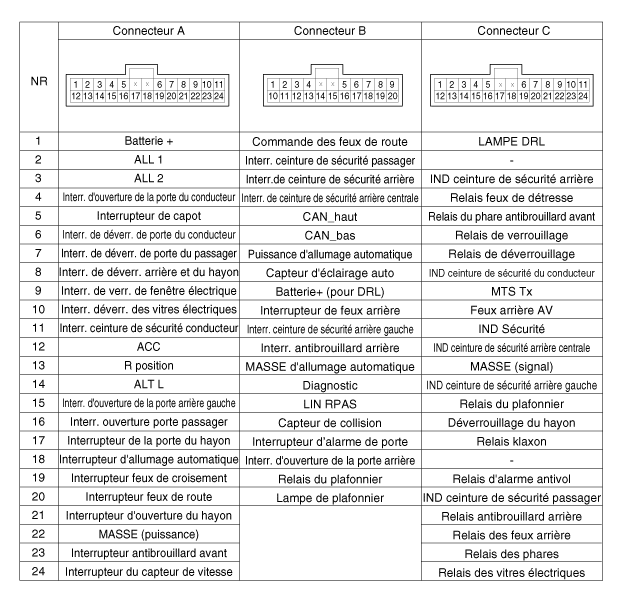

| COMPOSANTS |
※ Avertisseur sonore interne : avertisseur sonore du système passager de stationnement
arrière
Spécification du signal d'entrée BCM
|
Nom du signal |
Description |
Caractéristiques d'entrée (condition déterminante de la base du connecteur)
|
Alimentation Source (tirez vers le haut) |
Tension de seuil VBAT d'acquisition d'entrée |
|
V_B+ |
Transmission d’alimentation à BCM |
Baissez (analog.) |
- |
- |
|
L_ALL1 |
Entrée signal tension allumage 1 |
Baissez (ligne de retour B+) (ON : VB, OFF : faux-contact) |
- |
Min: 7 V Max 17,5 V |
|
L_ALL2 |
Entrée signal tension allumage 2 |
Baissez (ON: VB, OFF: faux-contact) |
- |
Min: 7 V Max 17,5 V |
|
L_INT ouverture de porte arrière gauche |
Entrée de signal de l'interrupteur d'état de porte ARRIÈRE GAUCHE |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_INT capot |
Entrée de signal de l'interrupteur d'état d'ouverture de capot |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_Interrupteur de déverrouillage de la porte du CONDUCTEUR |
Entrée de signal de l'interrupteur d'état du bouton de porte conducteur
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_INT déverrouillage porte passager |
Entrée de signal de l'interrupteur d'état du bouton de porte passager
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_INT déverrouillage porte arrière et hayon |
Entrée de signal de l'interrupteur d'état du bouton de porte arrière |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_INT verrouillage vitres électriques |
Entrée de signal de l'interrupteur de verrouillage de vitre électrique
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_INT déverrouillage vitres électriques |
Entrée de signal de l'interrupteur de déverrouillage de vitre électrique
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_INT ceinture de sécurité_conducteur |
Entrée de signal de l'interrupteur de ceinture de sécurité conducteur
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B+ (seulement réveil) |
Min: 7 V Max 17,5 V |
|
L_ACC |
Entrée du signal de tension accessoire |
Baissez (ON: VB, OFF: faux-contact) |
- |
Min: 7,8 V Max 17,5 V |
|
L_Position 'R' |
Entrée signal position P |
Baissez (ON: VB, OFF: faux-contact) |
- |
Min: 7 V Max 17,5 V |
|
L_Alt 'L' |
Entrée de signal de la tension de l'alternateur |
Baissez (ON: VB, OFF: faux-contact) |
- |
Min: 8 V Max 17,5 V |
|
L_Interrupteur d’ouverture de la porte du CONDUCTEUR |
Entrée de signal de l'interrupteur d'état d'ouverture de porte conducteur
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_Interrupteur d’ouverture de la porte du PASSAGER |
Entrée de signal de l'interrupteur d'état d'ouverture de porte passager
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_Interrupteur de porte du hayon |
Entrée de signal de l'interrupteur d'état d'ouverture de porte du hayon
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_INT de l'éclairage auto |
Entrée signal interrupteur éclairage auto |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B+ (seulement réveil) |
Min: 7 V Max 17,5 V |
|
L_INT des feux de croisement |
Entrée signal interrupteur feux de croisement |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_INT des feux de route |
Entrée de signal de l'interrupteur des feux de route (feux de croisement/de
dépassement) |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B+ (seulement réveil) |
Min: 7 V Max 17,5 V |
|
L_INTER OUVERTURE HAYON |
Entrée de signal de l'interrupteur d'ouverture du hayon |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_INT des feux antibrouillard avant |
Entrée du signal du commutateur de feux antibrouillard avant |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B+ (seulement réveil) |
Min: 7 V Max 17,5 V |
|
L_INT capteur de vitesse |
Entrée du signal du capteur de vitesse |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B+ (seulement réveil) |
Min: 7 V Max 17,5 V |
|
L_INT ceinture de sécurité passager |
Entrée de signal de l'interrupteur de ceinture de sécurité passager |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B+ (seulement réveil) |
Min: 7 V Max 17,5 V |
|
L_INT ceinture de sécurité_arrière droite |
Entrée de signal de l'interrupteur de ceinture de sécurité arrière droite
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B+ (seulement réveil) |
Min: 7 V Max 17,5 V |
|
L_INT ceinture de sécurité_arrière centrale |
Entrée de signal de l'interrupteur de ceinture de sécurité arrière centrale
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B+ (seulement réveil) |
Min: 7 V Max 17,5 V |
|
V_Alimentation de l'éclairage auto |
Sortie alimentation éclairage automatique |
Baissez (ON: VB, OFF: faux-contact) |
- |
Min: 4 v Max: 5 V |
|
L_Capteur d'éclairage auto |
Entrée signal capteur éclairage auto |
Baissez (ON: VB, OFF: faux-contact) |
- |
Min: 0 v Max: 5 V |
|
L_INTER feux arrière |
Entrée de signal de l'interrupteur des feux arrière bas |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_INT ceinture de sécurité_arrière gauche |
Entrée de signal de l'interrupteur de ceinture de sécurité arrière gauche
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B+ (seulement réveil) |
Min: 7 V Max 17,5 V |
|
L_INT des feux antibrouillard arrière |
Entrée du signal de l'interrupteur de feux antibrouillard arrière |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B+ (seulement réveil) |
Min: 7 V Max 17,5 V |
|
P_Capteur de collision (ESPS) |
Entrée du signal du capteur de collision |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_Interrupteur d'alerte de porte |
Entrée de signal insertion de clé |
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
|
L_INT ouverture de porte arrière droite |
Entrée de signal de l'interrupteur d'état d'ouverture de porte arrière droite
|
Traction vers le haut (ON : masse, OFF : faux-contact) |
B. |
Min: 7 V Max 17,5 V |
Spécifications
Spécifications
Élément
Spécifications
Tension nominale
12 V CC
Tension de fonctionnement
DC 9 - ...
Diagrammes schématiques
Schéma du circuit
...
