Kia Picanto: Demarreur Composants et emplacement des composants

Kia Picanto Revue Technique Automobile
Kia Picanto Revue Technique Automobile / Système électrique du moteur / Système de démarrage / Demarreur Composants et emplacement des composants

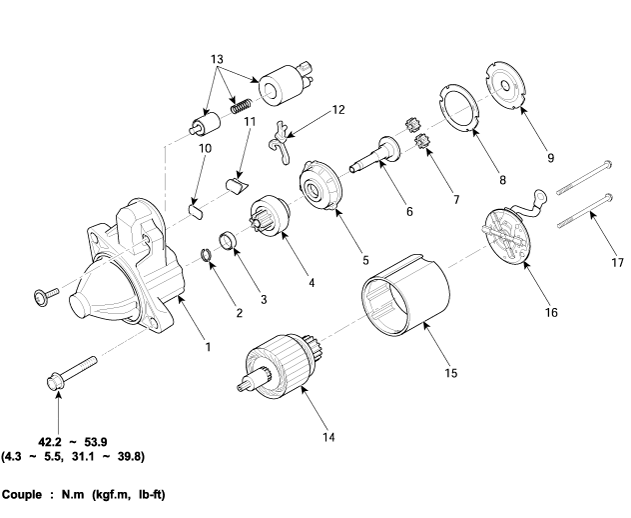

composant

1. Carter avant
2. Circlip
3. Butée
4. Embrayage à roue libre
5. Engrenage intérieur
6. Axe du planétaire
7. Engrenage planétaire
8. Garniture
9. Protection
10. Plaque du levier
11. Garniture du levier
12. Levier
13. Interrupteur magnétique
14. Armature
15. Fourchette
16. Ensemble du porte-balais
17. Boulon passant

Procédures de réparations
RECHERCHE DES PANNES DU CIRCUIT DE DÉMARREUR    La batterie doit être en bon état et en pleine charge. ...

Demarreur Procédures de réparations
Dépose et pose [1,0 L] 1. Débranchez la borne négative de la batterie. Couple de serrage Sans capteur de batte ...
