SYSTÈME DE L'ALARME ANTIVOL
Le système d'alarme anti-vol est activé automatiquement dès que les portes,
le capot et le coffre ont été fermées et verrouillées.
Le système s’éteint si l’une des conditions suivantes se présente :
| • |
Une porte a été forcée pour l'ouvrir.
|
| • |
Une porte a été verrouillée sans utiliser l'émetteur & la clé.
|
| • |
Le couvercle du coffre a été ouvert sans utiliser la clef.
|
| • |
Le circuit du démarreur et celui de la batterie ont été mis hors circuit
en éteignant l'interrupteur d'allumage.
|
Quand le système est sur off, l'alarme (avertisseur sonore) sonne et les lampes
de feu de détresse clignotent pendant environ deux minutes ou jusqu'à ce que
le système soit désarmé en déverrouillant l'émetteur.
Le contacteur d'allumage doit être désactivé et la clé retirée pour armer le
système. Puis, le module de commande de la carrosserie doit ensuite recevoir
des signaux lui indiquant que les portes, le capot et le couvercle du coffre
sont fermés et verrouillés. Lorsque tout est fermé et verrouillé, aucune des
entrées des modules de commande n'est mise à la masse.
Les commutateurs de la porte, du capot et du couvercle du coffre sont tous fermés
et verrouillez les portes avec l'émetteur à distance et ensuite, le système
s'active après 30 secondes.
Si l'un des articles dessus est ouvert ou déverrouillé incorrectement après
avoir activé le système, le module de commande de caisse reçoit un signal de
masse de l'interrupteur en question et le système est désactivé.
Si l'un des interrupteurs est mal réglé ou s'il y a un court-circuit dans le
système, le système n'est pas armé. Tant que le module de commande de caisse
continue d'obtenir un signal de masse, il pense que le véhicule n'est pas fermé
et verrouillé et n'arme pas le système.
Le récepteur est intégré au module de commande de caisse.
Système de déverrouillage à distance
Le système d'alarme anti-vol est intégré dans un système d'entrée sans clef.
Le système d'entrée sans clef vous permet de verrouiller et de déverrouiller
le véhicule par l'émetteur à distance. Quand on appuie sur le bouton VERROUILLAGE,
toutes les portes seront verrouillées. Quand on appuie sur le bouton DÉVERROUILLAGE,
toutes les portes seront déverrouillées.
La lampe de l'habitacle, si son interrupteur se trouve dans la position centrale,
s'allume quand on appuie sur le bouton DÉVERROUILLAGE. Si l'on n'ouvre aucune
porte, la lampe s'éteignera dans environ 30 secondes, les portes seront verrouillées
à nouveau automatiquement et le système d'alarme anti-effraction sera aussi
activé. Si l'on verrouille à nouveau les portes par l'émetteur à distance dans
un délai de 30 secondes, la lampe s'éteignera immédiatement.
On ne peut pas verrouiller ou déverrouiller les portes par l'émetteur à distance
si la clef est insérée dans l'interrupteur d'allumage.
Le système vous indiquera si les portes sont verrouillées ou déverrouillés par
un clignotement des lampes des feux de détresse si les portes sont vérrouillées
et par deux clignotants si les portes sont déverrouillées.

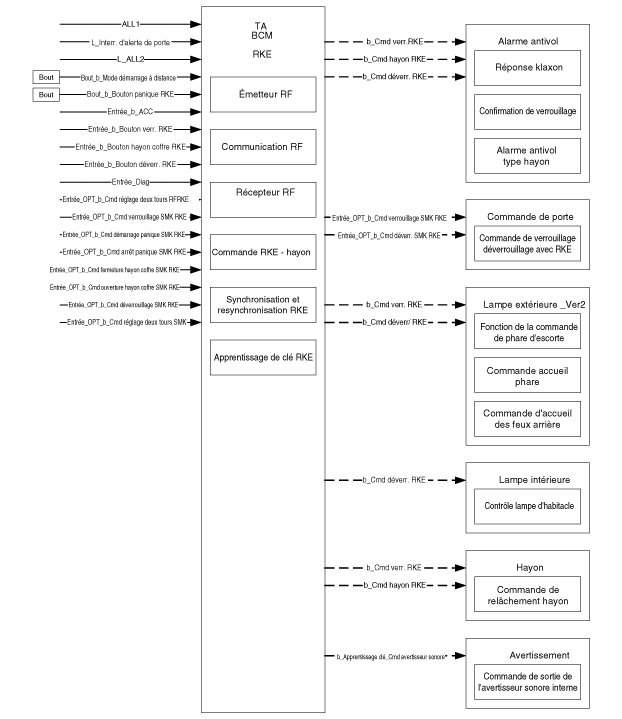

DESCRIPTION DE LA VUE D'ENSEMBLE
| 1. |
En fonction des différents signaux d'entrée, il y a de nombreuses conditions
changeantes qui exécutent des fonctions.
| – |
TEMPORISATEUR 1 VERROUILLAGE AUTO
|
| – |
Temporisateur 2 verrouillage auto
|
État 1 : au moins une entrée ouverte
(4 portes pas fermées = ON) ou (interrupteur ouverture coffre = ON)
ou (interrupteur capot = ON)
État 2 : toutes les portes fermées mais CAPOT ou COFFRE ouvert
(4 portes pas fermées = OFF) & (interrupteur ouverture coffre = ON)
ou (interrupteur capot = ON)
État 3 : fermez les 4 PORTES avec le verrouillage de PORTE
(4 portes verrouillées) & (4 portes pas fermées ON→OFF)
État 2 & 3 : fermez les 4 PORTES avec le verrouillage avec le CAPOT
ou COFFRE OUVERT
(4 portes verrouillées) & (4 portes pas fermées ON→OFF) & (interrupteur
ouverture coffre = ON) ou (interrupteur capot = ON)
Toutes les entrées fermées : interrupteur 4 PORTES & interrupteur CAPOT
& interrupteur COFFRE OUVERT est FERMÉ
VERROUILLAGE : commande de verrouillage avec Tx
DÉVERROUILLAGE : commande de déverrouillage avec Tx
VERROUILLAGE : interrupteur de verrouillage à clé conducteur est ON
DÉVERROUILLAGE : interrupteur de déverrouillage à clé conducteur est
ON
COFFRE : signal COFFRE OUVERT ou commande COFFRE ou COFFRE RKE avec
Tx
CLÉ DE CONTACT ON : interrupteur CLÉ RENTRÉE = ON & ALL1 = ON & ALL2
= ON
CLÉ DE CONTACT SORTIE : interrupteur CLÉ RENTRÉE = OFF & ALL1 = OFF
& ALL2 = OFF
CLÉ INSÉRÉE : interrupteur CLÉ RENTRÉE = ON
CLÉ INSÉRÉE 1 : interrupteur CLÉ RENTRÉE = ON ou ALL1 = ON ou ALL2 =
ON
H1 : temps signal de détresse est une fois (verrouillage) 1 sec allumé
H2 : temps signal de détresse est deux fois (déverrouillage) 0,5 sec/allumé,
0,5sec/éteint
MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE : 30 s
MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE : 30 s
MINUTERIE ATTENTE ARMEMENT : 30 s
MINUTERIE COFFRE : 30 s
MARQUAGE COFFRE : la valeur par défaut est effacée
CONTRÔLE CONFIRMATION VERROUILLAGE : 0,2 ~ 5 sec
|
Commande ind sécurité
| 1. |
Interrupteur clé insérée ON ou AC ON1 ON ou ALL1 ON ou ALL2 ON ou FOB
INSÉRÉ est DEL OFF.
|
| 2. |
Entrée CLÉ DE CONTACT SORTIE dans le mode ATTENTE ARMEMENT, commande
infinie activée du mode ATTENTE ARMEMENT, l'autre contrôle le CLIGNOTEMENT.
|
| 3. |
Le cycle CLIGNOTEMENT est de 2,3 s (ON pendant 0,3 s/OFF pendant 2,0
s)
T1 : 0,3 s, T2 : 2 s
|
DÉSARM
État 1
ÉTAT
|
Description
|
Condition initiale
|
ALARME
|
vénement
|
| – |
CLÉ ALL ON durant 30 sec ou ALT "L" on
|
|
PAS de spéc. SMK :
| – |
Ouverture d'une porte et déverrouillage Tx
|
| – |
Défaillance confirmation de verrouillage et verrouillage TX
|
|
Spéc. SMK :
| – |
Une porte ouverte & déverrouillage CMD RKE /déverrouillage accès
passif 1
|
| – |
CMD RKE Verrouillage /verrouillage accès passif 1 & échec confirmation
verrouillage
|
|
Option clé mécanique autorisée :
| – |
Échec confirmation verrouillage & verrouillage
|
|
Correctif
|
Passage en état DÉSARM ÉTAT
| – |
Relais de klaxon, relais de feux de détresse, antidémarrage
OFF
|
| – |
DÉVERROUILLAGE TX, COMMANDE RKE = DÉVERROUILLAGE, accès passif
déverr. = 1
-> Relais déverr activé pendant 0,5 s
-> Relais feux de détresse activé (2 FOIS)
|
|
Défaillance verrouillage : tentative verrouillage dans les 5 secondes après
maintien déverrouillage porte au moins une si
CMD RKE = déverrouillage : CMD RKE = déverrouillage & Fob1 ou déverrouillage
& Fob2
CMD RKE = verrouillage : CMD RKE = verrouillage & Fob1 ou verrouillage & Fob2
T1 : 0,5 s, T2 : 0,5 s + -0,1 s
État 2
ÉTAT
|
Description
|
Condition initiale
|
DÉSARM État & (CLÉ ALL SORTIE) & une porte ouverte
|
vénement
|
PAS de spéc. SMK :
| – |
Ouverture d'une porte et déverrouillage Tx
|
|
Spéc. SMK :
| – |
Une porte ouverte & CMD RKE =2 / Déverrouillage accès passif
1 / CMD SMK RKE =3
|
|
Correctif
|
PAS de changement d'état
| – |
DÉVERROUILLAGE TX, COMMANDE RKE = DÉVERROUILLAGE, accès passif
déverr. = 1
-> Relais feux de détresse pendant 0,5 s ON/OFF (deux fois)
|
|
État 3
ÉTAT
|
Description
|
Condition initiale
|
ATTENTE BRAS ÉTAT
|
vénement
|
| – |
Porte ouverte ou Interrupteur du capot OUVERT ou interrupteur
du coffre OUVERT
|
| – |
Une porte déverrouillée
|
| – |
Interrupteur clé dedans ON
|
|
Spéc. SMK :
C_État auth =2
|
Option clé mécanique autorisée :
Déverrouillage
|
Correctif
|
Passage en état DÉSARM ÉTAT
|
État 4
ÉTAT
|
Description
|
Condition initiale
|
MINUTERIE VERROUILLAGE AUTO 1 ÉTAT
|
vénement
|
| – |
Porte ouverte ou Interrupteur du capot OUVERT ou interrupteur
du coffre OUVERT
|
| – |
Interrupteur clé dedans ON
|
| – |
AUTOVERROUILLAGE et défaillance confirmation verrouillage
|
|
|
PAS de spéc. SMK :
| – |
AUTOVERROUILLAGE et défaillance confirmation verrouillage
|
|
|
Spéc. SMK :
| – |
COMMANDE RKE = VERROUILLAGE/ accès passif verr. = 1 et défaillance
confirmation verrouillage
|
|
Option clé mécanique autorisée :
| – |
VERROUILLAGE & défaillance confirmation verrouillage
|
|
Correctif
|
Passage en état DÉSARM ÉTAT
|
État 5
ÉTAT
|
Description
|
Condition initiale
|
temporisateur 2 de verrouillage auto ÉTAT
|
vénement
|
| – |
Interrupteur clé dedans ON
|
| – |
AUTOVERROUILLAGE et défaillance confirmation verrouillage
|
| – |
Interrupteur du Capot Ouvert et Capot mémoire fermé
|
| – |
Interrupteur du Coffre Ouvert & coffre mémoire fermé
|
|
PAS de spéc. SMK :
| – |
VERROUILLAGE TX & défaillance confirmation verrouillage
|
|
Spéc. SMK :
| – |
COMMANDE RKE = VERROUILLAGE/ accès passif verr. = 1 et défaillance
confirmation verrouillage
|
|
Option clé mécanique autorisée :
VERROUILLAGE & défaillance confirmation verrouillage
|
Correctif
|
Passage en état DÉSARM ÉTAT
|
État 6
ÉTAT
|
Description
|
Condition initiale
|
Bras ÉTAT
|
vénement
|
|
Spéc. SMK :
|
Option clé mécanique autorisée :
|
Correctif
|
Passage en état DÉSARM ÉTAT
|
État 7
ÉTAT
|
Description
|
Condition initiale
|
RÉARM ÉTAT
|
vénement
|
| – |
CLÉ ALL ON durant 30 sec ou ALT "L" on
|
|
PAS de spéc. SMK :
| – |
VERROUILLAGE TX & défaillance confirmation verrouillage
|
|
Spéc. SMK :
| – |
VERROUILLAGE CMD RKE/verrouillage accès passif 1 & défaillance
confirmation verrouillage
|
|
Option clé mécanique autorisée :
| – |
VERROUILLAGE & défaillance confirmation verrouillage
|
|
Correctif
|
Passage en état DÉSARM ÉTAT
Anti-démarrage OFF
|
État 8
ÉTAT
|
Description
|
Condition initiale
|
PREARM ÉTAT
|
vénement
|
| – |
Interrupteur clé dedans ON
|
| – |
Toutes les entrées fermées et une porte déverrouillée
|
| – |
Ouverture d'une porte et déverrouillage Tx
|
|
PAS SMK :
| – |
Ouverture d'une porte et déverrouillage Tx
|
|
SMK :
| – |
Porte ouverte et COMMANDE RKE = DÉVERROUILLAGE/accès passif
déverr. = 1
|
|
Option clé mécanique autorisée :
|
Correctif
|
Passage en état DÉSARM ÉTAT
| – |
DÉVERROUILLAGE TX, COMMANDE RKE = DÉVERROUILLAGE, accès passif
déverr. = 1
-> Relais feux de détresse pendant 0,5 s ON/OFF (deux fois)
|
|
CONDITION 9
ÉTAT
|
Description
|
Condition initiale
|
MAINTIEN ARM
|
vénement
|
|
SMK :
|
Option clé mécanique autorisée :
|
Correctif
|
Passage en état DÉSARM ÉTAT
|
Bras
État 1
ÉTAT
|
Description
|
Condition initiale
|
Bras ÉTAT
|
vénement
|
PAS SMK :
|
PAS SMK :
| – |
COMMANDE RKE = VERROUILLAGE / accès passif verr. = 1
|
|
Correctif
|
PAS de changement d'état
Relais des feux de détresse 1 fois ON (1 sec)
|
État 2
ÉTAT
|
Description
|
Condition initiale
|
ATTENTE BRAS ÉTAT
|
vénement
|
| – |
Après que la MINUTERIE ATTENTE ARMEMENT a fini
|
|
Correctif
|
Passage en état Bras ÉTAT
|
État 3
ÉTAT
|
Description
|
Condition initiale
|
MAINTIEN ARM ÉTAT
|
vénement
|
Coffre fermé pendant au moins un dépassement de temps d'ouverture du coffre
(par défaut 30sec) en état ATTENTE D'ARMEMENT
|
Correctif
|
Passage en état Bras ÉTAT
|
ALARME
État 1
ÉTAT
|
Description
|
Condition initiale
|
Bras ÉTAT
|
vénement
|
Porte ouverte ou Interrupteur du capot OUVERT ou interrupteur du coffre
OUVERT
|
Correctif
|
Passage en état ALARME ÉTAT
| – |
Inhibition de démarrage du moteur ON
|
| – |
Le klaxon est ON une fois pendant 27 sec (± 2 sec) et OFF deux
fois pendant 10 sec (± 1 sec)
|
| – |
Les feux de détresse son aussi entraînés (Pendant la conduite
de l’avertisseur sonore)
|
|
T1 : 27 s (± 2 sec), T2 : 10 s (± 2 sec), T3 : 0,5 s ± 0,1 sec
Remarque : Sortie du klaxon : Période : 1 sec (peut être calibré période du
klaxon), rendement 50%
État 2
ÉTAT
|
Description
|
Condition initiale
|
RÉARM ÉTAT
|
vénement
|
Porte ouverte ou Interrupteur du capot OUVERT ou interrupteur du coffre
OUVERT
|
Correctif
|
Passage en état ALARME ÉTAT
Le klaxon est ON une fois pendant 27 sec (± 2 sec) et OFF deux fois pendant
10 sec (± 1 sec)
Les feux de détresse son aussi entraînés (Pendant la conduite de l’avertisseur
sonore)
|
État 3
ÉTAT
|
Description
|
Condition initiale
|
MAINTIEN ARM ÉTAT
|
vénement
|
Porte ouverte ou contacteur du capot OUVERT
|
Correctif
|
Passage en état ALARME ÉTAT
Le klaxon est ON une fois pendant 27 sec (± 2 sec) et OFF deux fois pendant
10 sec (± 1 sec)
Les feux de détresse sont aussi entraînés (pendant la conduite du klaxon)
|
MODE ATTENTE ARM
État 1
ÉTAT
|
Description
|
Condition initiale
|
tat ATTENTE ARM
|
vénement
|
PAS SMK :
|
PAS SMK :
| – |
COMMANDE RKE = VERROUILLAGE / accès passif verr. = 1
|
|
Correctif
|
PAS de changement d'état
Relais des feux de détresse 1 fois ON (1 sec)
|
État 2
ÉTAT
|
Description
|
Condition initiale
|
DÉSARM État & CLÉ CONTACT OUT & toutes entrées fermées (PORTES, CAPOT et
COFFRE)
|
vénement
|
PAS SMK :
| – |
Verrouillage Tx et confirmation de verrouillage
|
|
Spéc. SMK :
| – |
COMMANDE RKE = VERROUILLAGE / accès passif verr. = 1 et confirmation
verrouillage
|
|
Option clé mécanique autorisée :
| – |
VERROUILLAGE & confirmation verrouillage
|
| – |
État VERROUILLAGE PORTE : porte ouverte → toutes les portes
fermées
|
|
Correctif
|
| – |
Passage en état ATTENTE ARMEMENT ÉTAT
|
| – |
Démarrage MINUTERIE ATTENTE ARMEMENT
|
| – |
Relais des feux de détresse 1 fois ON (1 sec)
|
|
État 3
ÉTAT
|
Description
|
Condition initiale
|
ALARME État & toutes entrées fermées (PORTES, CAPOT et COFFRE)
|
vénement
|
PAS SMK :
| – |
Verrouillage Tx et confirmation de verrouillage
|
|
Spéc. SMK :
| – |
COMMANDE RKE = VERROUILLAGE / accès passif verr. = 1 et confirmation
verrouillage
|
|
Option clé mécanique autorisée :
| – |
VERROUILLAGE & confirmation verrouillage
|
|
Correctif
|
| – |
Passage en état ATTENTE ARMEMENT ÉTAT
|
| – |
Relais de klaxon, relais d'antidémarrage OFF
|
| – |
Relais feux de détresse 1 fois on (1 sec) (VERROUILLAGE : excepté)
|
| – |
Démarrez minuterie Attente armement
|
|
État 4
ÉTAT
|
Description
|
Condition initiale
|
MINUTERIE VERROUILLAGE AUTO 1 ÉTAT
|
vénement
|
VERROUILLAGE AUTO et confirmation verrouillage
|
PAS SMK :
| – |
Verrouillage Tx et confirmation de verrouillage
|
|
SMK :
| – |
COMMANDE RKE = VERROUILLAGE / accès passif verr. = 1 et confirmation
verrouillage
|
|
Option clé mécanique autorisée :
VERROUILLAGE & confirmation verrouillage
|
Correctif
|
| – |
Passage en état ATTENTE ARMEMENT ÉTAT
|
| – |
Relais des feux de détresse 1 fois ON (1 sec)
|
| – |
Démarrez minuterie Attente armement
|
|
État 5
ÉTAT
|
Description
|
Condition initiale
|
PREARM ÉTAT
|
vénement
|
Toutes les portes fermées et (interrupteur coffre FERMÉ & MARQUAGE COFFRE
= EFFACÉ) & interrupteur coffre FERMÉ & VERROUILLAGE PORTE
|
Correctif
|
| – |
Passage en état ATTENTE ARMEMENT ÉTAT
|
| – |
Relais des feux de détresse 1 fois ON (1 sec)
|
| – |
Démarrez minuterie Attente armement
|
|
État 6
ÉTAT
|
Description
|
Condition initiale
|
RÉARM ÉTAT
|
vénement
|
PAS SMK :
| – |
Verrouillage Tx et confirmation de verrouillage
|
|
SMK :
| – |
COMMANDE RKE = VERROUILLAGE / accès passif verr. = 1 et confirmation
verrouillage
|
|
Option clé mécanique autorisée :
| – |
VERROUILLAGE & confirmation verrouillage
|
|
Correctif
|
| – |
Passage en état ATTENTE ARMEMENT ÉTAT
|
| – |
Relais feux de détresse 1 fois on (1 sec) (VERROUILLAGE : excepté)
|
| – |
Relais d'inhibition de démarrage OFF
|
| – |
Démarrez minuterie Attente armement
|
|
*1 : Verrouillage : interrupteur déverrouillage porte conducteur ou interrupteur
déverrouillage porte passager ou interrupteur déverrouillage conducteur arrière
droit = VERROUILLAGE
Déverrouillage interrupteur déverrouillage porte conducteur ou interrupteur
déverrouillage porte passager ou interrupteur déverrouillage conducteur arrière
droit = DÉVERROUILLAGE
MODE REARM
État 1
ÉTAT
|
Description
|
Condition initiale
|
ALARME ÉTAT
|
vénement
|
Toutes les portes fermées et interrupteur coffre fermé, interrupteur capot
fermé et MOTIF D'ALARME fini
|
Correctif
|
Passage en état RÉARM ÉTAT
|
MODE MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE
État 1
ÉTAT
|
Description
|
Condition initiale
|
Bras ÉTAT
|
vénement
|
PAS SMK :
|
SMK :
| – |
COMMANDE RKE = DÉVERROUILLAGE / accès passif déverr. = 1
|
|
Correctif
|
| – |
Passage en état TEMPORISATEUR 1 VERROUILLAGE AUTO ÉTAT
|
| – |
Démarrage VERROUILLAGE AUTOMATIQUE MINUTERIE 1
|
| – |
Relais des feux de détresse 2 fois ON (0,5 sec ON / 0,5 sec
OFF)
|
|
État 2
ÉTAT
|
Description
|
Condition initiale
|
TEMPORISATEUR 1 VERROUILLAGE AUTO ÉTAT
|
vénement
|
MINUTERIE 1 VERROUILLAGE AUTO terminée
|
PAS SMK :
|
SMK :
| – |
COMMANDE RKE = DÉVERROUILLAGE / accès passif déverr. = 1
|
|
Correctif
|
Pas de changement d'état
|
CAS 1: MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE finie
VERR AUTO
|
CAS 2: DÉVERROUILLAGE TX, COMMANDE RKE = DÉVERROUILLAGE, accès passif déverr.
= 1
Relais des feux de détresse 2 fois ON (0,5 sec ON / 0,5 sec OFF)
Redémarrage VERROUILLAGE AUTOMATIQUE MINUTERIE 1
|
État 3
ÉTAT
|
Description
|
Condition initiale
|
ATTENTE BRAS ÉTAT
|
vénement
|
PAS SMK :
Déverrouillage TX
|
SMK :
COMMANDE RKE = DÉVERROUILLAGE / accès passif déverr. = 1
|
Correctif
|
| – |
Passage en état VERROUILLAGE AUTOMATIQUE MINUTERIE 1
|
| – |
Démarrage VERROUILLAGE AUTOMATIQUE MINUTERIE 1
|
| – |
Relais des feux de détresse 2 fois ON (0,5 sec ON / 0,5 sec
OFF)
|
|
État 4
ÉTAT
|
Description
|
Condition initiale
|
DÉSARM État & toutes les entrées sont fermées (PORTES, INTERR capot & INTERR
coffre) & CLÉ DE CONTACT SORTIE
|
vénement
|
PAS SMK :
Déverrouillage TX
|
SMK :
COMMANDE RKE = DÉVERROUILLAGE/ accès passif déverr. = 1
|
Correctif
|
| – |
Passage en état TEMPORISATEUR 1 VERROUILLAGE AUTO ÉTAT
|
| – |
Démarrage VERROUILLAGE AUTOMATIQUE MINUTERIE 1
|
| – |
Relais des feux de détresse 2 fois ON (0,5 sec ON / 0,5 sec
OFF)
|
|
État 5
ÉTAT
|
Description
|
Condition initiale
|
ALARME État & toutes portes fermées et interrupteur coffre FERMÉ, interrupteur
Capot FERMÉ
|
vénement
|
PAS SMK :
Déverrouillage TX
|
SMK :
COMMANDE RKE = DÉVERROUILLAGE / accès passif déverr. = 1
|
Correctif
|
| – |
Passage en état VERROUILLAGE AUTOMATIQUE MINUTERIE 1
|
| – |
Démarrage VERROUILLAGE AUTOMATIQUE MINUTERIE 1
|
| – |
Relais des feux de détresse 2 fois ON (0,5 sec ON / 0,5 sec
OFF)
|
| – |
Relais d'antidémarrage off/relais Klaxon off
|
|
État 6
ÉTAT
|
Description
|
Condition initiale
|
RÉARM ÉTAT
|
vénement
|
PAS SMK :
Déverrouillage TX
|
SMK :
COMMANDE RKE = DÉVERROUILLAGE/ accès passif déverr. = 1
|
Correctif
|
Passage en état TEMPORISATEUR 1 VERROUILLAGE AUTO ÉTAT
| – |
Démarrage VERROUILLAGE AUTOMATIQUE MINUTERIE 1
|
| – |
Relais des feux de détresse 2 fois ON (0,5 sec ON / 0,5 sec
OFF)
|
| – |
Relais d'inhibition de démarrage OFF
|
|
MODE MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE
État 1
ÉTAT
|
Description
|
Condition initiale
|
Temporisateur 2 verrouillage auto ÉTAT
|
vénement
|
MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE finie
|
PAS SMK :
Déverrouillage TX
|
SMK :
COMMANDE RKE = DÉVERROUILLAGE/ accès passif déverr. = 1
|
Correctif
|
Pas de changement d'état
|
CAS 1: MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE finie
VERR AUTO
|
CAS 2: DÉVERROUILLAGE TX, COMMANDE RKE = DÉVERROUILLAGE, accès passif déverr.
= 1
| – |
Démarrage VERROUILLAGE AUTOMATIQUE MINUTERIE 2
|
| – |
Relais des feux de détresse 2 fois ON (0,5 sec ON / 0,5 sec
OFF)
|
|
État 2
ÉTAT
|
Description
|
Condition initiale
|
DÉSARM État & CLÉ DE CONTACT SORTIE & état (interrupteur coffre OUVERT ou
interrupteur capot OUVERT)
|
vénement
|
PAS SMK :
Déverrouillage TX
|
SMK :
COMMANDE RKE = DÉVERROUILLAGE/ accès passif déverr. = 1
|
Correctif
|
| – |
Passage en état TEMPORISATEUR VERR AUTO 2
|
| – |
Démarrage TEMPORISATEUR VERR AUTO 2
|
| – |
Relais des feux de détresse 2 fois ON (0,5 sec ON / 0,5 sec
OFF)
|
| – |
Mémorisez l'état du coffre et du capot
|
|
État 3
ÉTAT
|
Description
|
Condition initiale
|
ALARME État & toutes portes fermées & état (interrupteur coffre OUVERT ou
interrupteur capot OUVERT)
|
vénement
|
PAS SMK :
Déverrouillage TX
|
SMK :
COMMANDE RKE = DÉVERROUILLAGE / accès passif déverr. = 1
|
Correctif
|
| – |
Passage en état VERROUILLAGE AUTOMATIQUE MINUTERIE 2
|
| – |
Relais de klaxon, relais d'antidémarrage OFF
|
| – |
Démarrage VERROUILLAGE AUTOMATIQUE MINUTERIE 2
|
| – |
Relais des feux de détresse 2 fois ON (0,5 sec ON / 0,5 sec
OFF)
|
| – |
Mémorisez l'état du coffre et du capot
|
|
État 4
ÉTAT
|
Description
|
Condition initiale
|
PREARM État & toutes portes fermées & état (interrupteur coffre OUVERT ou
interrupteur capot OUVERT)
|
vénement
|
PAS SMK :
Déverrouillage TX
|
SMK :
COMMANDE RKE = DÉVERROUILLAGE / accès passif déverr. = 1
|
Correctif
|
| – |
Passage en état VERROUILLAGE AUTOMATIQUE MINUTERIE 2
|
| – |
Démarrage VERROUILLAGE AUTOMATIQUE MINUTERIE 2
|
| – |
Relais des feux de détresse 2 fois ON (0,5 sec ON / 0,5 sec
OFF)
|
| – |
Mémorisez l'état du coffre et du capot
|
|
État 5
ÉTAT
|
Description
|
Condition initiale
|
MAINTIEN ARM ÉTAT
|
vénement
|
PAS SMK :
Déverrouillage TX
|
SMK :
COMMANDE RKE = DÉVERROUILLAGE / accès passif déverr. = 1
|
Correctif
|
| – |
Passage en état Temporisateur 2 verrouillage auto ÉTAT
|
| – |
Démarrage VERROUILLAGE AUTOMATIQUE MINUTERIE 2
|
| – |
Relais des feux de détresse 2 fois ON (0,5 sec ON / 0,5 sec
OFF)
|
| – |
Mémorisez l'état du coffre et du capot
|
|
MODE PRÉARM
État 1
ÉTAT
|
Description
|
Condition initiale
|
Temporisateur 2 verrouillage auto ÉTAT
|
vénement
|
VERROUILLAGE AUTO et confirmation verrouillage
|
PAS SMK :
VERROUILLAGE TX et verrouillage confirmé
|
SMK :
COMMANDE RKE = VERROUILLAGE / accès passif verr. = 1 et confirmation verrouillage
|
Option clé mécanique autorisée :
VERROUILLAGE & confirmation verrouillage
|
Correctif
|
Passage en état PREARM ÉTAT
|
État 2
ÉTAT
|
Description
|
Condition initiale
|
DÉSARM État & CLÉ DE CONTACT SORTIE
|
vénement
|
PAS SMK :
| – |
Porte ouverte ou INTERR du capot OUVERT ou INTERR du coffre
OUVERT & confirmation verrouillage
|
|
SMK :
| – |
Porte ouverte ou INTERR du capot OUVERT ou INTERR du coffre
OUVERT, COMMANDE RKE VERROUILLAGE/accès passif verr. 1 & confirmation
verrouillage
|
|
Option clé mécanique autorisée :
VERROUILLAGE & confirmation verrouillage
État du VERROUILLAGE DE TOUTES LES PORTES (porte ouverte → Toutes portes
fermées) et (Interrupteur du capot OUVERT ou interrupteur du coffre OUVERT)
|
Correctif
|
Passage en état PREARM ÉTAT
|
État 3
ÉTAT
|
Description
|
Condition initiale
|
État ALARME & CLÉ DE CONTACT SORTIE et (porte ouverte ou INTERR de capot
OUVERT ou INTERR du coffre OUVERT)
|
vénement
|
PAS SMK :
VERROUILLAGE TX et verrouillage confirmé
|
SMK :
COMMANDE RKE = VERROUILLAGE / accès passif verr. = 1 et confirmation verrouillage
|
Option clé mécanique autorisée :
VERROUILLAGE & confirmation verrouillage
|
Correctif
|
Passage en état PREARM
Relais de klaxon, relais de feux de détresse, relais d'antidémarrage =>
OFF
|
État 4
ÉTAT
|
Description
|
Condition initiale
|
MAINTIEN ARM ÉTAT
|
vénement
|
PAS SMK :
Verrouillage Tx et confirmation de verrouillage
|
SMK :
VERROUILLAGE CMD RKE/verrouillage accès passif 1 & confirmation verrouillage
|
Option clé mécanique autorisée :
Confirmation VERROUILLAGE verrouillé
|
Correctif
|
Passage en état PREARM ÉTAT
|
État 5
ÉTAT
|
Description
|
Condition initiale
|
ATTENTE ARMEMENT ÉTAT
|
vénement
|
PAS SMK :
COFFRE TX
|
SMK :
Coffre RKE 1
|
Correctif
|
Passage en état PREARM ÉTAT
Démarrez la minuterie du coffre
Réglage MARQUAGE DU COFFRE
|
État 6
ÉTAT
|
Description
|
Condition initiale
|
PREARM ÉTAT
|
vénement
|
Interrupteur du coffre OUVERT
Minuterie coffre expirée (dépassement de temps relâchement coffre : 30 s)
|
Correctif
|
PAS de changement d'état
CAS Interrupteur du coffre OUVERT
Arrêt minuterie du coffre
MARQUAGE DU COFFRE effacé
CAS MINUTERIE COFFRE expirée :
MARQUAGE DU COFFRE effacé
|
MODE ARM MAINTENU
État 1
ÉTAT
|
Description
|
Condition initiale
|
Bras ÉTAT
|
vénement
|
PAS SMK :
COFFRE TX
|
SMK :
Coffre RKE 1
|
Correctif
|
Passage en état MAINTIEN ARM ÉTAT
|
Réenclenchement
| 1. |
Si on retire la batterie durant l'état ALARM
État
ÉTAT
|
Description
|
Condition initiale
|
RÉARMÉ, ALARME ÉTAT
|
vénement
|
Retrait de la batterie
|
Correctif
|
Démarrage relais INH ON et relais klaxon deux fois
Passage en état ALARME Mode
|
|
| 2. |
Si on retire la batterie durant l'état armé.
État
ÉTAT
|
Description
|
Condition initiale
|
tat ARM
|
vénement
|
Retrait de la batterie
|
Correctif
|
Passage au mode ARM
|
|
| 3. |
Si on retire la batterie durant l'état ARM MAINTENU
État
ÉTAT
|
Description
|
Condition initiale
|
Excepté ARMEMENT, ALARME, RÉARMÉ, MAINTIEN ARMEMENT ÉTAT
|
vénement
|
Retrait de la batterie
|
Correctif
|
Passage en état DÉSARM Mode
|
|
EMPLACEMENT DES COMPOSANTS
1. Interrupteur de capot
2. Interrupteur ouverture couvercle du coffre
3. Antenne RF et BCM
4. Interrupteur d’avertissement de ...
Contrôle
CONTRÔLE DU DISPOSITIF DE COMMANDE DE VERROUILLAGE DE LA PORTE AVANT
1.
Enlevez la garniture de porte avant.
(Reportez-vous au groupe BD - &quo ...
Autres materiaux:
Entretien de la finition de la peinture
Lavage
Pour protéger la finition de la peinture de votre véhicule contre la rouille
et d'autres détériorations, lavez soigneusement votre véhicule au moins une fois
par mois à l’aide d’eau tiède ou froide.
Si vous conduisez en dehors des routes, vous devez laver votre véhicule ...
Unité de commande du système d′aide au stationnement arrière Spécifications
Spécifications
Description
Spécification
CAPTEUR ULTRA- SONIQUE
Plage de détection
11,8 ~ 47,2 in. (300 ~ 1 200 mm)
Tension de fonctionnement
8 ~ 10 V CC
Courant nomin ...
Composants et emplacement des composants
Procédures de réparation
