Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / À module de commande de carrosserie / Description et fonctionnement

Description

Le module de commande de carrosserie reçoit des signaux de l'interrupteur d'entrée variable commandant la durée et l'alerte (avertisseur sonore et indicateur), le plafonnier d'ouverture/de fermeture en fondu et la commande de la lampe de plafonnier, la commande de voyant (feu arrière, feu arrière AV, feux de croisement, feu antibrouillard avant, commande de feu antibrouillard arrière, DRL, coupure automatique du plafonnier), commande de MASSE (commande de rétroaction des phares), commande de la minuterie des vitres électriques, commande de verrouillage/déverrouillage de porte, commande d'ouverture du coffre, commande d'alarme antivol, commande de réponse du klaxon, commande de signal de réveil de navi et RPAS.

Fonction

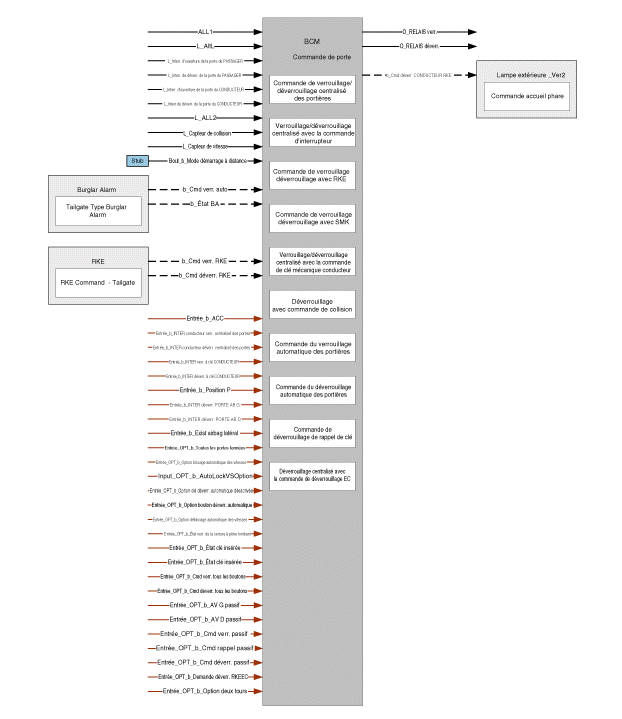

Commande de porte

Fonction	Caractéristiques	Nom
Fonction	Caractéristiques	Étiquette de signal	Description
entrée	LOGIQUE	L_Alt L	Alternateur entrée
		L_Interrupteur d’ouverture de la porte du PASSAGER	Interrupteur d'ouverture de la porte passager
		L_Interrupteur de déverrouillage de la porte du PASSAGER	Interrupteur de déverrouillage de porte du passager
		L_Interrupteur d’ouverture de la porte du CONDUCTEUR	Interrupteur d'ouverture de la porte du conducteur
		L_Interrupteur de déverrouillage de la porte du CONDUCTEUR	INTERRUPTEUR DE DÉVERROUILLAGE DE PORTE DU CONDUCTEUR
		L_ALL2	ALL2
	PWM	L_Capteur de collision	CAPTEUR D'IMPACT
	PWM	L_Capteur de vitesse	Capteur de vitesse
	Bout	Bout_b_Mode démarrage à distance	Drapeau pour le mode de démarrage à distance
	Interne	b_Commande verrouillage auto	Demande de verrouillage avec la commande d'alarme antivol
		b_État alarme antivol	L'état d'alarme antivol est dans l'état de type ARMEMENT.
		b_Commande verrouillage RKE	Commande de verrouillage RKE
		b_Cmd déverrouillage RKE	Commande de déverrouillage RKE
		Entrée_b_ACC	Entrée d'accessoire
		Entrée_b_INTER conducteur verrouillage centralisé des portes	Interrupteur de verrouillage centralisé de porte côté conducteur
		Entrée_b_INTER conducteur déverrouillage centralisé des portes	Interrupteur de déverrouillage centralisé de porte côté conducteur
		Entrée_b_INTER verrouillage à clé CONDUCTEUR	Signal de verrouillage à clé mécanique conducteur
		Entrée_b_INTER déverrouillage à clé CONDUCTEUR	Signal de déverrouillage à clé mécanique conducteur
		Entrée_b_Position P	Entrée de position P du levier de changement de vitesses
		Entrée_b_INTER déverrouillage PORTE AR G	État déverrouillage porte arrière gauche
		Entrée_b_INTER déverrouillage PORTE AR D	État déverrouillage porte arrière droite
		Entrée_b_Exist airbag latéral	Existence d'airbag latéral
		Entrée_OPT_b_Toutes les portes fermées	État Ouverture/fermeture de toutes les portes
		Entrée_OPT_b_Option blocage automatique des vitesses	Verrouillage de porte auto avec l'état Option de fonction du levier de changement de vitesse
		Entrée_OPT_b_Option blocage automatique VS	Verrouillage de porte auto avec l'état Option de fonction de vitesse du véhicule
		Entrée_OPT_b_Option clé déverrouillage automatique désactivée	Déverrouillage de porte auto avec l'état Option de fonction de clé désactivée
		Entrée_OPT_b_Option bouton déverrouillage automatique	Déverrouillage de porte auto avec l'état Option de fonction du bouton de sécurité conducteur
		Entrée_OPT_b_Option déblocage automatique des vitesses	Déverrouillage de porte auto avec l'état Option de fonction du levier de changement de vitesse
		Entrée_OPT_b_État verrouillage de la serrure à pêne tombant	État de la serrure à pêne dormant
		Entrée_OPT_b_État clé insérée	État clé insérée ou entrée Fob
		Entrée_OPT_b_État clé activée	Entrée de l'état clé insérée ou entrée Fob ou borne activée
		Entrée_OPT_b_Cmd verrouillage tous les boutons	Commande de verrouillage de toutes les portes avec le bouton
		Entrée_OPT_b_Cmd déverrouillage tous les boutons	Commande de déverrouillage de toutes les portes avec le bouton
		Entrée_OPT_b_AV G passif	Commande passive SMK de l'avant gauche
		Entrée_OPT_b_AV D passif	Commande passive SMK de l'avant droit
		Entrée_OPT_b_Cmd verrouillage passif	Commande de verrouillage passif
		Entrée_OPT_b_Cmd rappel passif	Commande de déverrouillage du rappel de clé passif SMK
		Entrée_OPT_b_Cmd déverrouillage passif	Commande de déverrouillage passif SMK
		Entrée_OPT_b_Demande déverrouillage RKEEC	Demande de déverrouillage EC par RKE
sortie	Interne	b_Cmd déverrouillage CONDUCTEUR RKE	Commande de déverrouillage de porte conducteur RKE

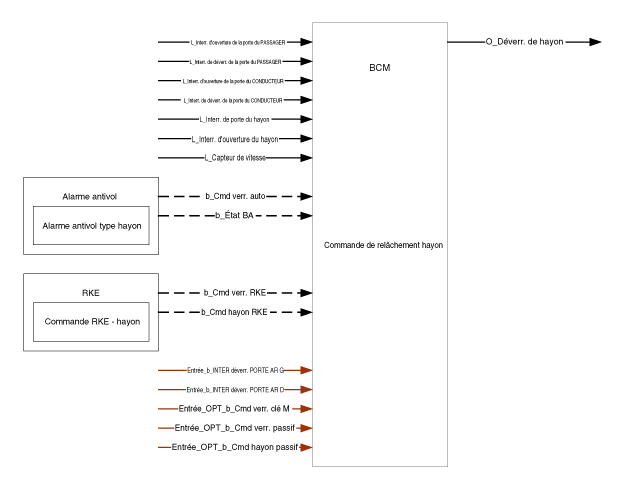

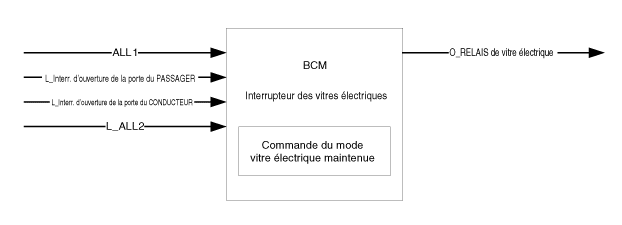

Commande de relâchement hayon

Fonction	Caractéristiques	Nom
Fonction	Caractéristiques	Étiquette de signal	Description
entrée	LOGIQUE	L_Interrupteur d’ouverture de la porte du PASSAGER	Interrupteur d'ouverture de la porte passager
		L_Interrupteur de déverrouillage de la porte du PASSAGER	Interrupteur de déverrouillage de porte du passager
		L_Interrupteur d’ouverture de la porte du CONDUCTEUR	Interrupteur d'ouverture de la porte du conducteur
		L_Interrupteur de déverrouillage de la porte du CONDUCTEUR	INTERRUPTEUR DE DÉVERROUILLAGE DE PORTE DU CONDUCTEUR
		L_Interrupteur de porte du hayon	Interrupteur de la porte du hayon
		L_Interrupteur d'ouverture du hayon	Interrupteur d'ouverture du hayon
	PWM	L_Capteur de vitesse	Capteur de vitesse
	Interne	b_Commande verrouillage auto	Demande de verrouillage avec la commande d'alarme antivol
		b_État alarme antivol	L'état d'alarme antivol est dans l'état de type ARMEMENT.
		b_Commande verrouillage RKE	Commande de verrouillage RKE
		b_Cmd hayon RKE	Commande de hayon RKE
		Entrée_b_INTER déverrouillage PORTE AR G	État déverrouillage porte arrière gauche
		Entrée_b_INTER déverrouillage PORTE AR D	État déverrouillage porte arrière droite
		Entrée_OPT_b_Cmd verrouillage clé M	Commande de verrouillage à clé mécanique
		Entrée_OPT_b_Cmd verrouillage passif	Commande de verrouillage passif
		Entrée_OPT_b_Cmd hayon passif	Commande de hayon passif SMK

Commande de relâchement hayon

Fonction	Caractéristiques	Nom
		Étiquette de signal	Description
entrée	LOGIQUE	L_Interrupteur d’ouverture de la porte du PASSAGER	Interrupteur d'ouverture de la porte du passager
		L_Interrupteur d’ouverture de la porte du CONDUCTEUR	Interrupteur d'ouverture de la porte du conducteur
		L_ALL2	ALL2

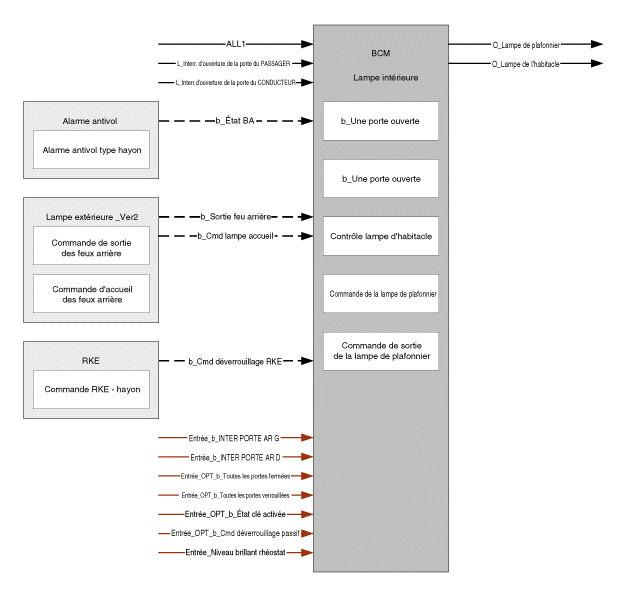

Commande de lampe intérieure

Fonction	Caractéristiques	Nom
Fonction	Caractéristiques	Étiquette de signal	Description
entrée	LOGIQUE	L_Interrupteur d’ouverture de la porte du PASSAGER	Interrupteur d'ouverture de la porte passager
	LOGIQUE	L_Interrupteur d’ouverture de la porte du CONDUCTEUR	Interrupteur d'ouverture de la porte du conducteur
	Interne	b_État alarme antivol	L'état d'alarme antivol est dans l'état de type ARMEMENT.
		b_Cmd déverrouillage RKE	Commande de déverrouillage RKE
		b_Sortie feu arrière	Sortie Feu Arrière
		b_Cmd lampe accueil	Commande de sortie d'accueil des feux arrière
		Entrée_b_INTER PORTE AR G	État de porte arrière gauche ouverte/fermée
		Entrée_b_INTER PORTE AR D	État de porte arrière droite ouverte/fermée
		Entrée_OPT_b_Toutes les portes fermées	État Ouverture/fermeture de toutes les portes
		Entrée_OPT_b_Toutes les portes verrouillées	État de verrouillage/déverrouillage de toutes les portes
		Entrée_OPT_b_État clé activée	Entrée de l'état clé insérée ou entrée Fob ou borne activée
		Entrée_OPT_b_Cmd déverrouillage passif	Commande de déverrouillage passif SMK
		Entrée_Niveau brillant rhéostat	Niveau brillant de la lampe de plafonnier du rhéostat

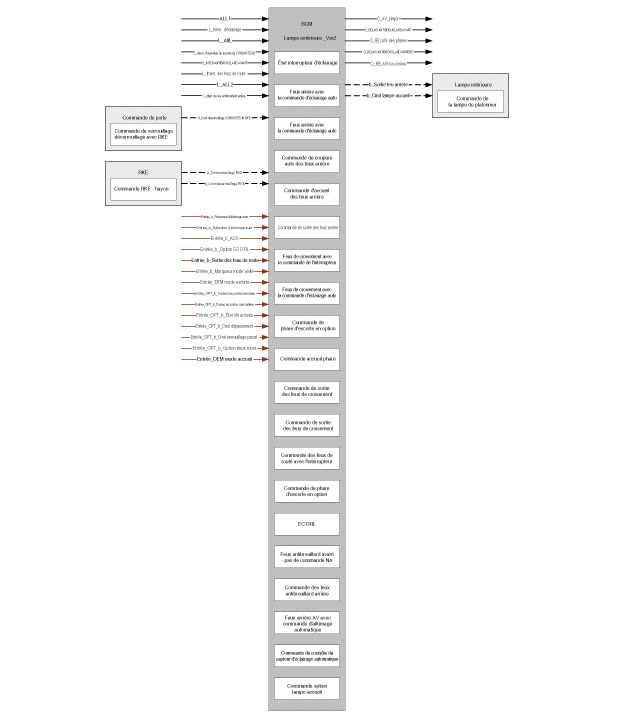

Commande voyant extérieur

Fonction	Caractéristiques	Nom
Fonction	Caractéristiques	Étiquette de signal	Description
entrée	LOGIQUE	L_Alt L	Alternateur entrée
		L_Interrupteur d’ouverture de la porte du CONDUCTEUR	Interrupteur d'ouverture de la porte du conducteur
		L_INT des feux antibrouillard avant	À interrupteur du feu-brouillard avant
		L_INT des feux de route	Interrupteur supérieur des phares
		L_ALL2	ALL2
		L_INT des feux antibrouillard arrière	Interrupteur du feu-brouillard arrière
	Interne	b_Cmd déverrouillage CONDUCTEUR RKE	Commande de déverrouillage RKE pour la porte conducteur
		b_Commande verrouillage RKE	Commande de verrouillage RKE
		b_Cmd déverrouillage RKE	Commande de déverrouillage RKE
		Entrée_A_Puissance d'éclairage auto	Valeur d'entrée brute de puissance du capteur d'éclairage auto
		Entrée_A_Détection d'éclairage auto	Valeur d'entrée brute du capteur d'éclairage auto
		Entrée_b_ACC	Entrée d'accessoire
		Entrée_b_Option EC DRL	Option d'activation/désactivation de la fonction DRL EC
		Entrée_b_Sortie des feux de route	Sortie des feux de route
		Entrée_b_Marqueur mode veille	Marqueur de mode veille
		Entrée_DEM mode escorte	Demande de réglage de l'option de phare escorte
		Entrée_OPT_b_Toutes les portes fermées	État Ouverture/fermeture de toutes les portes
		Entrée_OPT_b_Toutes les portes verrouillées	État de verrouillage/déverrouillage de toutes les portes
		Entrée_OPT_b_État clé activée	Entrée de l'état clé insérée ou entrée Fob ou borne activée
		Entrée_OPT_b_Cmd dépassement	Commande de sortie de dépassement avec l'interrupteur de dépassement
		Entrée_OPT_b_Cmd verrouillage passif	Commande de verrouillage passif
		Entrée_DEM mode accueil	Demande de réglage de l'option de la lampe accueil
sortie	Interne	b_Sortie feu arrière	Sortie Feu Arrière
sortie	Interne	b_Cmd lampe accueil	Commande de sortie d'accueil des feux arrière

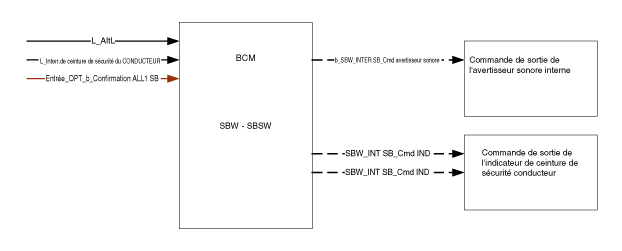

Commande d'alarme des ceintures de sécurité

Fonction	Caractéristiques	Nom
		Étiquette de signal	Description
entrée	LOGIQUE	L_Alt L	Alternateur entrée
		L_Interrupteur de ceinture de sécurité du CONDUCTEUR	Interrupteur ceinture de sécurité conducteur
	Interne	Entrée_OPT_b_Confirmation ALL1 SB	État de confirmation ALL1 activé
sortie	Interne	b_SBW_INTER SB_Cmd avertisseur sonore	Commande de son d'avertissement de ceinture de sécurité pour la fonction SBW - INT SB
		SBW_INT SB_Cmd IND	Sortie de l'indicateur de ceinture de sécurité pour la fonction SBW - INT SB
