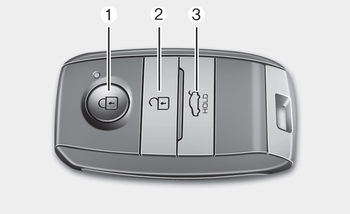

■ Type A

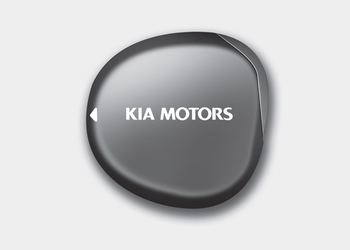

■ Type B

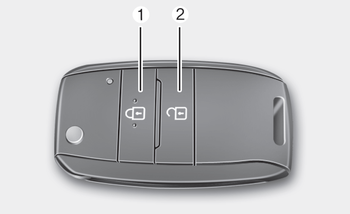

■ Type C
Verrouillage (1)
Toutes les portes (et le hayon) sont verrouillées si vous appuyez sur le bouton de verrouillage alors que toutes les portes sont fermées.
Les feux de détresse clignotent une fois pour indiquer que toutes les portes sont verrouillées.
Cependant, si l'une des portes, le capot ou le hayon reste ouvert, les feux de détresse ne fonctionnent pas. Si toutes les portes, le capot et le hayon sont fermés après l'activation du bouton de verrouillage, les feux de détresse clignotent une fois.
Déverrouillage (2)
Toutes les portes (et le hayon) sont déverrouillées si vous avez appuyé sur le bouton de déverrouillage.
Les feux de détresse clignotent deux fois pour indiquer que toutes les portes sont déverrouillées.
Lorsque vous relâchez ce bouton, les portes se verrouillent automatiquement, sauf si vous en ouvrez une dans les 30 secondes.
Déverrouillage du hayon (3)
Le hayon est déverrouillé lorsque vous appuyez sur le bouton (pendant plus de 1 seconde).
Les feux de détresse clignotent deux fois pour indiquer que le hayon est déverrouillé.
Lorsque vous relâchez ce bouton, le hayon se verrouille automatiquement, sauf si vous l’ouvrez dans les 30 secondes.
De même, lorsque le hayon est ouvert puis refermé, il se verrouille automatiquement.
❈ Le mot "HOLD" est inscrit sur le bouton pour vous informer qu'il faut appuyer sur le bouton et le maintenir enfoncé pendant 1 seconde.
