REMPLACEMENT DE LA GARNITURE DE PROTECTION DE PORTE
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de déclenchement intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Retirez la poignée de relâchement du capot.
(Reportez-vous au groupe BD - "Capot")
|
| 2. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
de protection de porte avant (A).
(Avant)
|
| 3. |
Déposer le coussin du siège arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 4. |
Après avoir desserré les vis de fixation, déposez la garniture de protection
de porte arrière (A).
(Arrière)
|
| 5. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de déclenchement intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
de protection de porte avant (A).
(Avant)
|
| 2. |
Déposer le coussin du siège arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 3. |
Après avoir desserré les vis de fixation, déposez la garniture de protection
de porte arrière (A).
(Arrière)
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA GARNITURE LATÉRALE D′AUVENT
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez la garniture de protection de la porte avant.
|
| 2. |
Retirez la poignée de relâchement de la serrure du capot.
(Reportez-vous au groupe BD - "Capot")
|
| 3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
latérale d'auvent (A).
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPACEMENT DE LA GARNITURE DU PILIER AVANT
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de déclenchement intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant avant (A).
|
| 2. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA GARNITURE DU MONTANT CENTRAL
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de déclenchement intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Enlevez d′abord les éléments suivants.
| • |
Ornementation de protection de la porte avant et ornementation
de protection de la porte arrière
(Reportez-vous au groupe BD - "Garniture intérieure")
|
|
| 2. |
Débranchez le câble négatif de la batterie et attendez au moins trois
minutes avant de commencer à travailler.
|
| 3. |
Le prétendeur d'ancrage de la ceinture de sécurité (A) doit être retiré
après avoir poussé la goupille de verrouillage (B) dans la direction
de la flèche.
|
| 4. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
inférieure du pilier central (A).
|
| 5. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
supérieure du montant central (A).
|
| 6. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Enlevez d'abord les pièces suivantes :
| • |
Ensemble du siège arrière
(Reportez-vous au groupe BD - "Siège arrière")
|
| • |
Garniture deprotection de la porte avant et arrière
(Reportez-vous au groupe BD - "Garniture intérieure")
|
|
| 2. |
Après avoir desserré le boulon de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité avant (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 3. |
À l'aide de l'outil spécial, détachez les clips et déposez la garniture
transversale arrière (A).
|
| 4. |
À l'aide d'un tournevis ou d'un outil de dépose, retirez la lampe du
coffre (C).
|
| 5. |
Déconnectez le connecteur de la lampe du coffre (B).
|
| 6. |
Après avoir desserré les vis de fixation, déposez la garniture latérale
du coffre (A).
|
| 7. |
Après avoir desserré les boulons de montage, enlevez la garniture inférieure
du montant central (A).
|
| 8. |
Après avoir desserré le boulon de montage, enlevez la garniture supérieure
du montant central (A).
|
| 9. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Vérifiez que le connecteur est branché correctement.
|
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA GARNITURE DU MONTANT ARRIÈRE
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de déclenchement intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Retirez le siège arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 2. |
Enlever l’habillage antirayure de la porte arrière.
|
| 3. |
Déconnectez les clips de fixation puis déposez la garniture de traverse
arrière (A).
|
| 4. |
Après avoir desserré les boulons de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité arrière (A).
|
Couple de serrage:
39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgf.m, 28,9 ~ 39,8 lb-ft)
|
|
| 5. |
Déposez la lampe (A) à l'aide d'un tournevis ou d'un outil de dépose.
|
| 6. |
Déconnectez le connecteur (B).
|
| 7. |
Après avoir desserré les vis de fixation, déposez la garniture latérale
du coffre (A).
|
| 8. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 9. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
| •
|
Il faudra s'assurer que le connecteur est correctement
branché.
|
|
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Enlevez d'abord les pièces suivantes :
| • |
Ensemble du siège arrière
(Reportez-vous au groupe BD - "Siège arrière")
|
| • |
Garniture deprotection de la porte avant et arrière
(Reportez-vous au groupe BD - "Garniture intérieure")
|
|
| 2. |
Après avoir desserré les boulons de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité arrière (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 3. |
À l'aide de l'outil spécial, détachez les clips et déposez la garniture
transversale arrière (A).
|
| 4. |
À l'aide d'un tournevis ou d'un outil de dépose, retirez la lampe du
coffre (C).
|
| 5. |
Déconnectez le connecteur de la lampe du coffre (B).
|
| 6. |
Après avoir desserré les vis de fixation, déposez la garniture latérale
du coffre (A).
|
| 7. |
Après avoir desserré les boulons de montage, enlevez la garniture inférieure
du montant central (A).
|
| 8. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 9. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Vérifiez que le connecteur est branché correctement.
|
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA GARNITURE LATÉRALE DU COFFRE
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de déclenchement intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Retirez le siège arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 2. |
Enlever l’habillage antirayure de la porte arrière.
|
| 3. |
Enlever la garniture de la traverse arrière.
|
| 4. |
Après avoir desserré les vis de fixation, enlevez la garniture latérale
du coffre à bagages.
|
| 5. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|

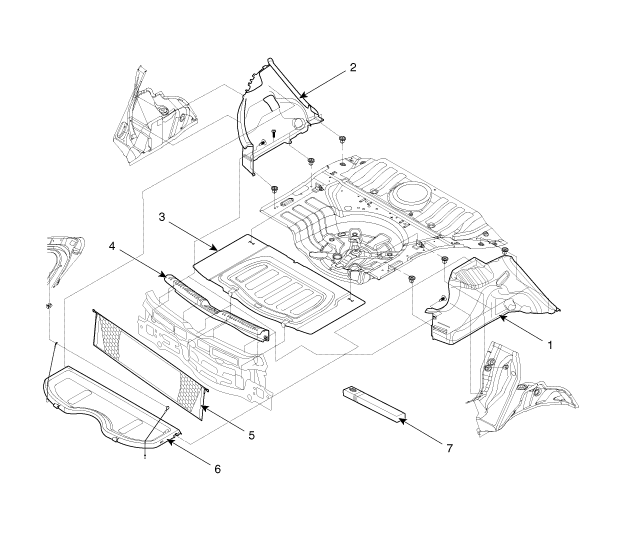

1. Moulure latérale du coffre (D)
