Kia Picanto: Huile moteur Procédures de réparations
Kia Picanto Revue Technique Automobile
| Remplacement de l'huile
à moteur et du filtre |
| • |
Un contact répété et prolongé avec une huile minérale se traduit
par une perte des lipides naturels de la peau et conduit à une
sècheresse de la peau, une dermatite et des irritations. De
plus, les huiles moteur usagées contiennent des contaminants
potentiellement nocifs susceptibles de provoquer des cancers
cutanés.
|
| • |
Prendre soin de minimiser la durée et la fréquence des contacts
entre votre peau et les huiles usagées. Porter des vêtements
de protection et des gants. Laver soigneusement vos mains au
savon et à l′eau, ou avec un nettoyant sans eau, pour enlever
toute trace d′huile moteur usagée. Ne pas utiliser d′essence,
de diluants ou de solvants.
|
| • |
Afin de protéger l′environnement, l′huile usagée et le filtre
doivent être mis au rebut uniquement dans les sites prévus à
cet effet.
|
|
| 1. |
Vidangez l′huile du moteur.
| (1) |
Retirez le bouchon de remplissage d′huile.
|
| (2) |
Enlevez le bouchon de vidange d'huile (A) et vidangez l'huile
dans un récipient.
|
| (3) |
Nettoyez et posez le bouchon de vidange d′huile avec un nouveau
joint.
|
Couple de serrage:
34,3 ~ 44,1 N·m (3,5 ~ 4,5 kgf·m, 25,3 ~ 32,5 lb·ft)
|
|
|
| 2. |
Remplacez le filtre à huile (B).
| (1) |
Déposez le filtre à huile avec le SST (09263-02000).
|
| (2) |
Vérifiez et nettoyez la surface de pose du filtre à huile.
|
| (3) |
Vérifiez que le numéro de référence du nouveau filtre est identique
à celui de l′ancien.
|
| (4) |
Appliquez de l′huile du moteur propre au joint du nouveau filtre
à huile.
|
| (5) |
Mettez le filtre à huile délicatement en position et serrez
jusqu'à ce que le joint entre en contact avec le siège.
|
| (6) |
Serrez-le au couple indiqué ci-dessous.
|
Couple de serrage:
11,8 ~ 15,7 N·m (1,2 ~ 1,6 kgf·m, 8,7 ~ 11,6 lb·ft)
|
|
|
| 3. |
Remplissez avec de l'huile moteur neuve après avoir déposé la jauge
de niveau d'huile du moteur.
|
Capacité d'huile
Total : 3,2 L (3,38 US qt, 2,81 lmp qt)
Carter d'huile : 2,7 L (2,85 US qt, 2,37 lmp qt)
Vidange et reremplissage y compris le filtre à huile :
2,9 L (3,06 US qt, 2,55 lmp qt)
|
|
| 4. |
Installez le bouchon de remplissage d′huile,
|
| 5. |
Mettez en marche le moteur et vérifiez qu'il n'y a aucune fuite d′huile,
|
| 6. |
Vérifiez à nouveau le niveau de l′huile moteur,
|
| 1. |
Vérifiez la qualité de l′huile moteur,
Vérifier que l'huile n'est pas détériorée, qu'il n'y a aucune infiltration
d'eau et qu'elle n'est ni décolorée ni diluée.
Si la qualité de l′huile est faible, remplacez-la,
|
| 2. |
Vérifiez le niveau de l′huile moteur,
Après avoir laissé le moteur chauffer pendant cinq minutes, le couper
et vérifier le niveau d'huile. Le niveau d'huile doit se situer entre
les repères "L" et "F" de la jauge de niveau.
Si le niveau est bas, vérifier s'il y a une fuite d'huile et ajouter
de l'huile jusqu'au repère "F" de la jauge de niveau.
|

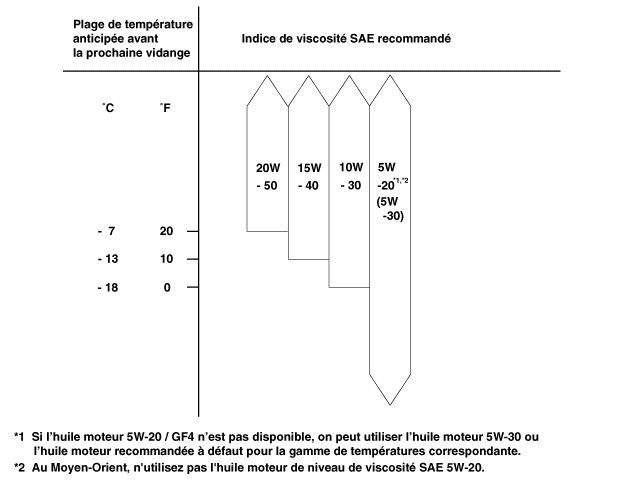

CHOIX DE L′HUILE DU MOTEUR
Recommandations (sauf Moyen-Orient) : 5W-20/GF4 et SM (Si non disponible, référez-vous
à la classification API ou ILSAC recommandée et le numéro de viscosité SAE.)
Classification API : SL, SM ou supérieur
Classification ILSAC : GF3, GF4 ou supérieur
Degré de viscosité SAE : voir les numéros de viscosité SAE recommandés.
|
Pour une meilleure performance et une protection maximale pour tous
les types de fonctionnement, choisissez uniquement les lubrifiants qui
:
| 1) |
Sont conformes aux caractéristiques requises par la classification
API ou ILSAC.
|
| 2) |
Ont un indice SAE approprié pour la plage de température ambiante
prévue,
|
| 3) |
Les lubrifiants dont l'indice SAE ainsi que la classification
API ou ILSAC figurant sur le récipient ne doivent pas être utilisés.
|
|
COMPOSANTS
1. Bloc-cylindres
2. Joint d’huile arrière du vilebrequin
3. Châssis en forme d'échelle
4. Filtre à huile
5. Crépine d' ...
