Kia Picanto Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Extérieur / Toit ouvrant Procédures de réparations

REMPLACEMENT

REMPLACEMENT DE LA VITRE

•	Portez des gants pour protèger vos mains.

Enlevez la vitre (A) en la soulevant.

•	Ne pas endommager le panneau du toit.

2.	Pour la pose, suivez la procédure inverse de la dépose.

REMPLACEMENT DU MOTEUR

•	Confirmer la position du guide à savoir s'il est fermé ou non quand vous déposer le moteur.

1.	Déposez la garniture du toit. (Reportez-vous au groupe Carrosserie - "pavillon")

2.	Débranchez le connecteur (B) du moteur, enlevez les vis et déposez le moteur (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Faites attention d'initialiser le moteur.

REMPLACEMENT DU DÉFLECTEUR

1.	Ouvrir complètement la vitre.

2.	Déposez les goupilles de montage (C) du cadre (B), puis enlevez le déflecteur (A).

3.	Pour la pose, suivez la procédure inverse de la dépose.

REMPLACEMENT DE L'ENSEMBLE DU TOIT OUVRANT

Déposer les pièces suivantes:

•	Garniture intérieure (Reportez-vous au groupe BD - "Garniture intérieure")

•	Garniture du toit (Reportez-vous au groupe Carrosserie - "pavillon")

•	Vitre du toit ouvrant.

2.	Desserrez les boulons de montage, puis enlevez le support de la poignée passager (A).

3.	Débranchez les tuyaux de drainage (B).

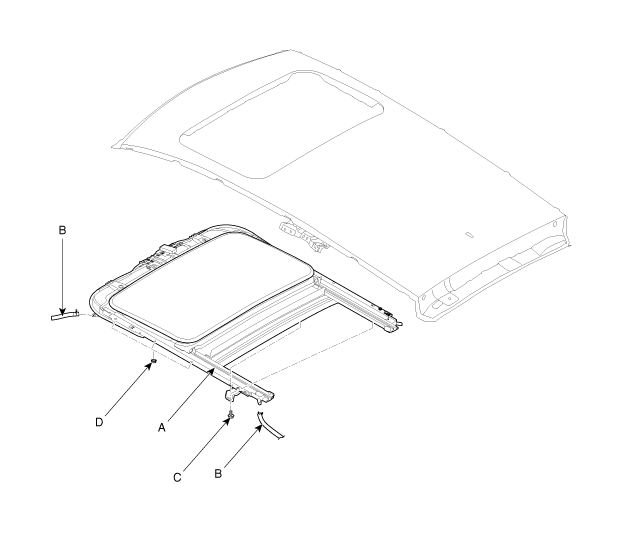

Après avoir desserré les boulons et les écrous de fixation, déposez le toit ouvrant coulissant (A).

Couple de serrage :

(D) : 3,9 ~ 5,9 N.m (0,4 ~ 0,6 kgf.m, 2,9 ~ 4,3 lb-ft)

•	Faites attention de ne pas rayer les garnitures internes et d'autres pièces.

Pour la pose, suivez la procédure inverse de la dépose.

•	Faites attention d'initialiser le moteur.

REMPLACEMENT DU PARE-SOLEIL

1.	Enlevez l'ensemble du toit ouvrant.

2.	Après avoir desserré les vis de fixation, déposez l'ensemble de l’enjoliveur de gouttière (A).

3.	Après avoir desserré la vis de fixation, déposez l'arrêt du pare-soleil (B).

4.	Déposez l'ensemble du pare-soleil (A).

5.	Pour la pose, suivez la procédure inverse de la dépose.

REMPLACEMENT DE L'ENSEMBLE DE GUIDE

1.	Enlevez l'ensemble du toit ouvrant.

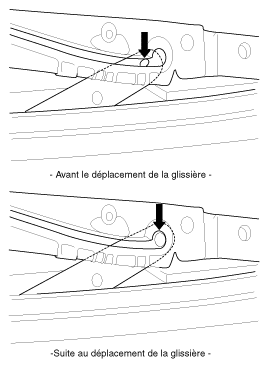

2.	Enlevez l'ensemble du bras de la gouttière (A) après avoir baissé le guide complètement en appuyant sur la glissière vers l'arrière.

3.	Enlevez le guide (A) et le bras de la gouttière (B).

4.	Déposez l'arrêt du bras de la gouttière (B).

5.	Déposez l'ensemble du bras de la gouttière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Faites attention d'aligner la glissière avec le centre de “(A)” et “(B)”.

•	Faites attention d'initialiser le moteur.

RÉGLAGE

COMMENT INITIALISER

Contrôlez que les vitres ont été installées.

•	Réglage de hauteur achevé.

Appuyez sur l'interrupteur de soulèvement. (maintenez enfoncé)

•	Actionnez et maintenez enfoncé le bouton HAUT pendant plus de 15 secondes jusqu'à ce que le toit ouvrant se soit déplacé vers l'état d'inclinaison vers le haut et la position d'arrêt dur.

Relâchez le bouton Toit ouvrant HAUT dans les 15 secondes. Actionnez ensuite et maintenez enfoncé le bouton HAUT encore une fois dans les 15 secondes jusqu'à ce que le toit ouvrant opère de la manière suivante.

•	Inclinaison vers le haut → Ouverture coulissement → Fermeture coulissement

4.	Relâchez ensuite le levier.

5.	Quand le toit ouvrant est complètement fermé, mettre sur OFF l'interrupteur UP et le moteur s'initialise complètement.

QUAND INITIALISER LE MOTEUR

1.	Après le montage du véhicule initial

2.	Si la valeur initiale est effacée ou endommagée à cause d'un court-circuit électrique de décharge pendant le fonctionnement.

3.	Après l'utilisation de la poignée manuelle.

FONCTIONNEMENT DE LA POIGNÉE D'URGENCE DU TOIT OUVRANT

1.	Utilisez la poignée d'urgence du toit ouvrant pour fermer et ouvrir le toit manuellement si le toit ouvrant ne peut pas se fermer électroniquement à cause d'un dysfonctionnement électrique du moteur ou du régulateur.

Méthode de fonctionnement.

•	Déposez la garniture du toit.

•	Pousser la poignée d'urgence vers le haut dans le guide hexagonal (A) du moteur du toit ouvrant (B). Il faut pousser assez durement pour désengager l'embrayage du moteur, sinon la poignée d'urgence glissera en ne rentrant pas complètement dans le moteur.

•	Tourner la poignée d'urgence avec soin dans le sens des aiguilles d'une montre pour fermer le toit ouvrant.

•	Après avoir fermé le toit, déplacer la poignée en avant et en arrière en extrayant l'outil du moteur, pour vérifier que l'embrayage du moteur s'engage à nouveau.

•	Une clé héxagonale de 5 mm peut être utilisée à la place de la poignée d'urgence avec une poignée du type "Speeder " .

•	Il ne faut pas utiliser d'outils électriques pour activer le toit ouvrant.

•	Il est possible d'endommager les composants.
