Kia Picanto: Capteur de décélération G Description et fonctionnement

Kia Picanto Revue Technique Automobile

Description
Lorsque le véhicule est en train de tourner par rapport à un axe vertical, le capteur d'amplitude du lacet détecte l'amplitude du lacet électroniquement avec le changement de vibrations de la fourchette de plaque à l'intérieur du capteur d'amplitude du lacet.
Si la vitesse du lacet atteint la vitesse spécifique une fois que l'amplitude du lacet du véhicule est détecté, la commande ESP est réactivée.
Le capteur G latéral détecte l'accélération latérale du véhicule. Un petit élément à l'intérieur du capteur est fixé au niveau d'un bras de levier pouvant être courbé en arc avec l'accélération latérale.

Spécifications
Description
SPÉCIFICATION
Remarques
Tension de fonctionnement
10 ~ 16 V

Signal de sortie
Interface chemise

Température de fonctionnement
-40 ~ 85°C (-40 ~ 185°C)

Plage de mesure du capteur d'amplitude du lacet
-100 ~ 100°/s

Plage de mesure du capteur G latéral
-1,8 ~ +1,8 g

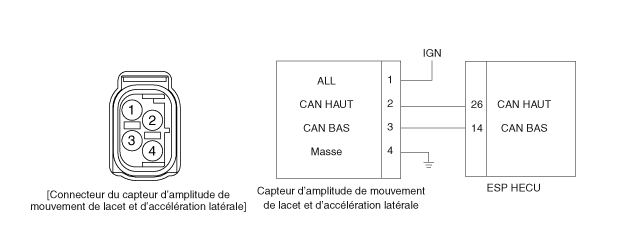

Schéma externe
