emplacement des composants |

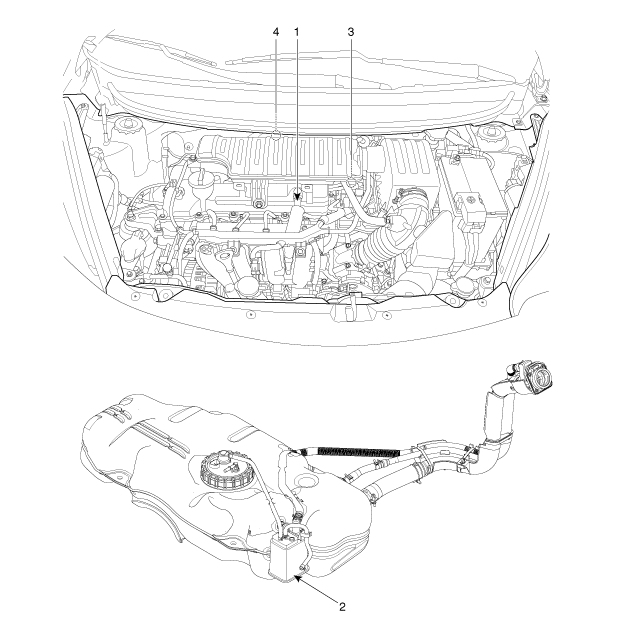

[GSL 1,0 MPI] |
1. Soupape PCV 2. Canister |
3. électrovanne de commande de purge (PCSV) 4. Convertisseur catalytique (WCC+UCC) |
1. Soupape PCV |
2. Canister |
|
|
3. électrovanne de commande de purge (PCSV) |
4. Convertisseur catalytique (WCC) |
|
|
4. Convertisseur catalytique (UCC) |
|
|
|

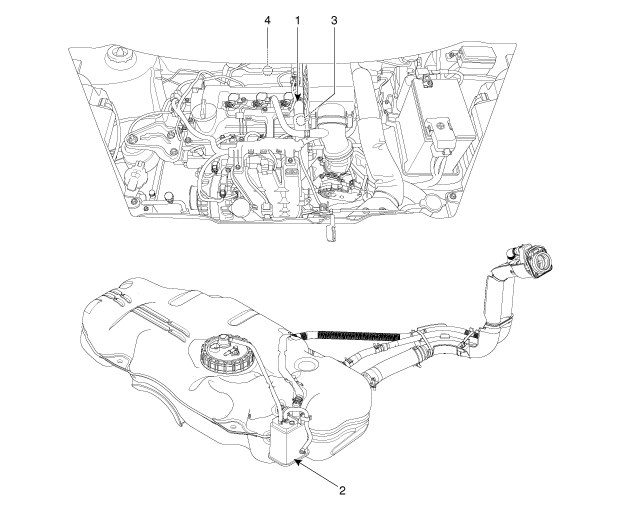

[GSL 1,25 MPI] |
1. Soupape PCV 2. Canister |
3. électrovanne de commande de purge (PCSV) 4. Convertisseur catalytique (WCC) |
1. Soupape PCV |
2. Canister |
|
|
3. électrovanne de commande de purge (PCSV) |
4. Pot catalytique |
|
|
