Kia Picanto: Levier de changement de vitesse Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système de transmission automatique / Système de commande de boîte de vitesse automatique / Levier de changement de vitesse Composants et emplacement des composants

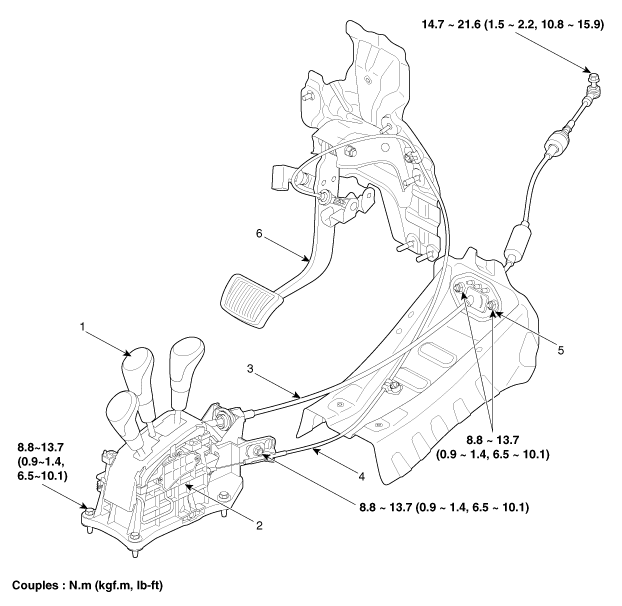

COMPOSANTS

1. Bouton du levier de vitesse
2. Ensemble du levier de vitesse
3. Câble de commande

4. Ensemble du câble de blocage de changement de vitesse
5. Retenue
6. Ensemble de pédale de frein

À module de contrôle de la boîte-pont (TCM) Procédures de réparation

Contrôle Procédure de contrôle de problèmes TCM 1. TEST DU CIRUIT A LA MASSE DE TCM: Mesurez la résistance entre TCM et la masse du châssis ...

Levier de changement de vitesse Procédures de réparation

DÉPOSE Remplacement de l'ensemble du levier de changement de vitesses 1. Enlevez la console centrale. (Reportez-vous à "Intérieur ...
