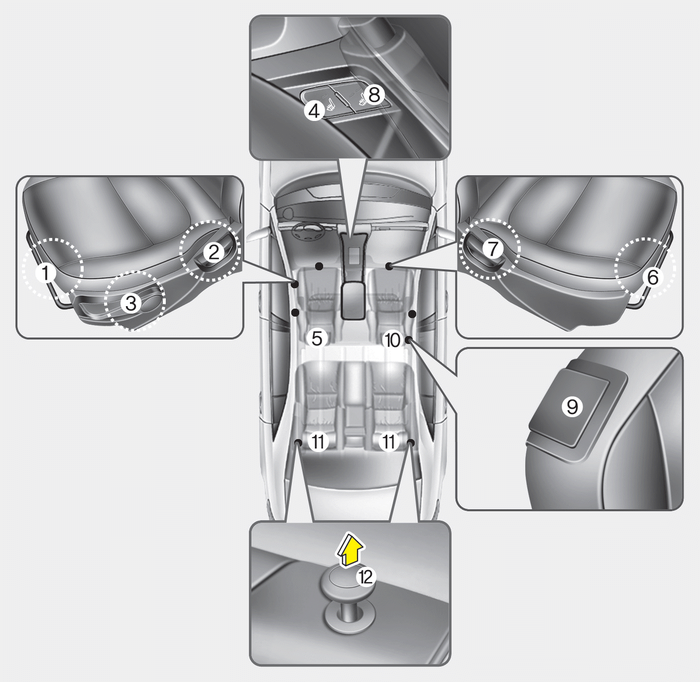

Siège du conducteur
(1) Avancer et reculer
(2) Angle du dossier du siège
(3) Réglage des sièges en hauteur*
(4) Chauffage de siège*
(5) Appui-tête
Siège du passager avant
(6) Avancer et reculer
(7) Angle du dossier du siège
(8) Chauffage de siège*
(9) Siège supplémentaire (uniquement pour véhicule 3 portes)
(10) Appui-tête
Siège arrière
(11) Appui-tête
(12) Dossiers rabattus
AVERTISSEMENT - Objets en vrac
Les objets laissés en vrac à l’emplacement des pieds du conducteur peuvent gêner l’utilisation des pédales et éventuellement causer un accident. Ne rien laisser sous les sièges avant.
AVERTISSEMENT - Siège en position droite
Lorsque vous redressez le dossier du siège, maintenez-le tout en le redressant doucement, assurezvous qu’aucun passager ne se trouve à proximité. Si le dossier est redressé sans être maintenu ni retenu, il pourrait être projeté brusquement vers l’avant et blesser quelqu’un.
AVERTISSEMENT - Responsabilité du conducteur à l'égard du passager
Conduire un véhicule dont le dossier est incliné peut entraîner des lésions graves ou fatales en cas d’accident. Si un siège est incliné, au cours d’un accident, les hanches de son occupant peuvent glisser sous la sangle de bassin de la ceinture du siège ce qui exercerait une forte pression sur l’abdomen non protégé. Les blessures pourraient être graves ou fatales. Le conducteur est tenu de signaler au passager que son dossier doit être en position verticale lorsque le véhicule est en marche.
AVERTISSEMENT
N'utilisez pas de coussin d'assise. Cela réduirait le frottement entre le siège et le passager. En cas d'accident ou d'arrêt brusque, les hanches du passager risqueraient de glisser sous la partie de maintien du bassin de la ceinture de sécurité. La ceinture de sécurité ne pouvant alors pas fonctionner normalement, des blessures internes graves voire mortelles pourraient s'ensuivre.
AVERTISSEMENT - Siège du conducteur
AVERTISSEMENT - Dossier arrière
AVERTISSEMENT
Après avoir réglé le siège, tentez de déplacer le siège vers l'avant et vers l'arrière sans utiliser le levier afin de vous assurer qu'il est correctement verrouillé. Un mouvement brusque et inattendu du siège conducteur pourrait vous faire perdre le contrôle du véhicule et provoquer un accident.
AVERTISSEMENT
À capteur de position de l′arbre à cames (CMPS) Description et fonctionnement
Description
Le capteur de position de l′arbre à cames (CMPS) est un capteur à effet Hall
qui détecte la position du vilebrequin à l′aide d′un élément à effet Hall.
Il est relié au capteur de position du vilebrequin (CKPS) et il détecte la position
du piston ...
Frein a disque arriere Composants et emplacement des composants
COMPOSANTS
1. Boulon de la tige de guidage
2. Vis de purge
3. Support de l’étrier
4. Corps de l'étrier
5 : Plaquette de frein
6. Système de rétention du patin
...
