emplacement des composants |
[GSL 1,0 MPI] |
[GSL 1,25 MPI] |

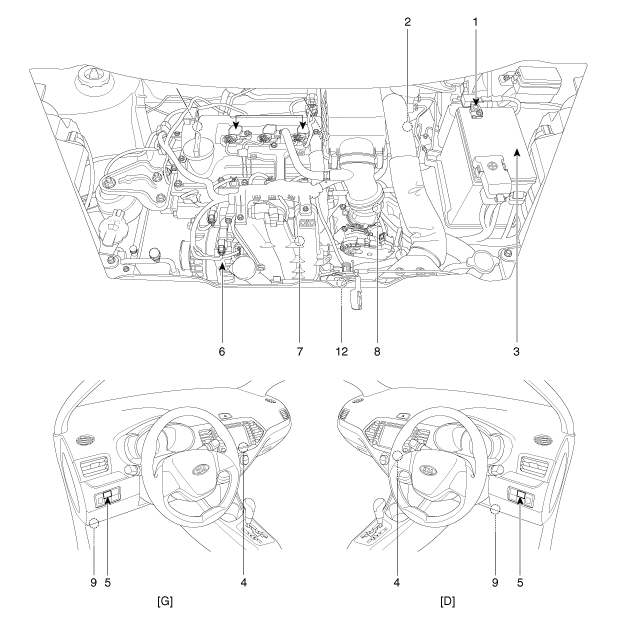

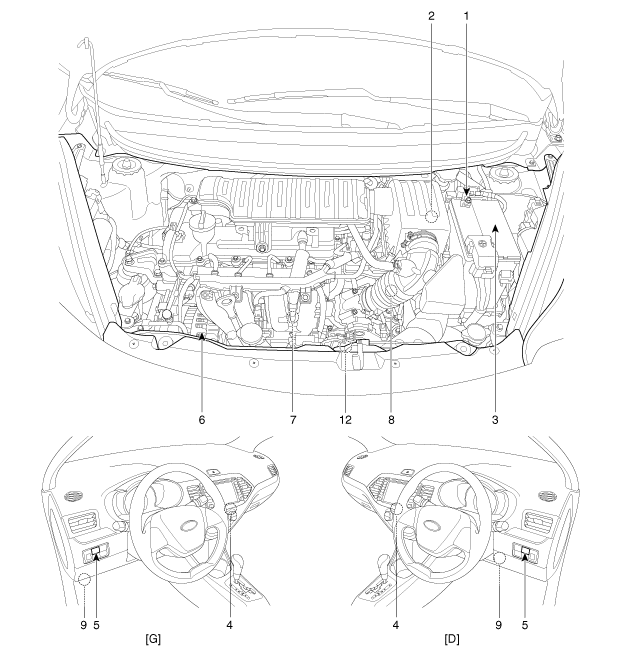

1. Capteur de batterie 2. Capteur de dépression du servofrein (BBVPS) 3. Batterie AGM 4. Convertisseur CC/CC 5. Interrupteur ISG OFF 6. Alternateur |
7. Démarreur 8. Interrupteur point mort 9. Interrupteur d'embrayage 10. Interrupteur de portière 11. Interrupteur de la ceinture de sécurité 12. Interrupteur de capot |
1. Capteur de batterie 3. Batterie AGM |
2. Capteur de dépression du servofrein (BBVPS) [G] |
|
|
2. Capteur de dépression du servofrein (BBVPS) [D] |
4. Convertisseur CC/CC |
|
|
5. Interrupteur ISG OFF |
6. Alternateur |
|
|
7. Démarreur |
9. Interrupteur d'embrayage |
|
|
10. Interrupteur de portière |
11. Interrupteur de la ceinture de sécurité |
|
|
12. Interrupteur de capot |
|
|
|
À capteur de position de l′arbre à cames (CMPS) Procédures de réparation
Contrôle
1.
Vérifiez la forme d'onde du signal de CKPS et de CMPS avec l'analyseur-contrôleur.
Spécification : Voir "Forme d'onde"
DÉPOSE
...
Pour régler la limite de vitesse
1. Appuyez sur le bouton situé sur
le volant, puis sur le bouton pour allumer
le système.
Le témoin de l'indicateur de limitation de vitesse s'allume.
2.Poussez le levier vers le bas (sur SET-).
3.Poussez le levier vers le haut (sur RES+) ou le bas (sur SET-) et relâchez ...
