Description

Si les composants du système de commande du moteur à essence (capteurs, ECM, injecteur(s), etc.) tombent en panne, il en résultera l′interruption de l′alimentationen carburant ou l′incapacité de transmettre le volume appropriéde carburant nécessaire aux différentes fonctions de servicedu moteur. Vous pourriez constater la présence des situations suivantes.

1.	Le moteur ne démarre pas ou a du mal à démarrer.

2.	Le régime ralenti est instable.

3.	Motricité médiocre

Si l'une des conditions ci-dessus mentionnées est détectée, exécutez d'abord un contrôle par autodiagnostique et contrôle de base du moteur (défaut du système d'allumage, réglage du moteur incorrect, etc.). Ensuite, contrôler les composants du système de commande du moteur à essence à l'aide de Hi-Scan (Pro).

•	Avant de déposer ou de poser une pièce, lisez les codes problème de diagnostic puis débranchez la borne négative (-) de la batterie.

•	Couper le contact avant de débrancher le câble de la borne de batterie. Si vous débranchez ou branchez le câble de batterie avec le moteur en marche ou que le contact n'est pas coupéil se peut que le ECM soit endommagé.

•

Les faisceaux de câblage de commande entre l′ECM et le capteur d′oxygène chauffé sont protégés par des fils gaînés mis à la terre afin d′empêcher l′influence des bruits d′allumage et les interférences radio. Lorsque le fil protégé est défectueux, le faisceau de câblage de commande doit être remplacé

•	Lors de la vérification de l′état de charge du générateur, ne débranchez pas la borne positive de la batterie afin d′éviter d′endommager l′ECM en raison de la tension.

•	Lors du chargement de la batterie à l′aide du chargeur externe, débranchez les bornes latérales de la batterie du véhicule afin d′éviter d′endommager l′ECM.

VOYANT IND. DE DEFAUT DE FONCTIONNEMENT (VOYANT MIL)

[EOBD]

Un MIL s'illumine, avertissant le conducteur de la présence d′une anomalie à bord du véhicule. Le MIL s'éteint automatiquement après 3 séquences consécutives de cycles de conduite sans les mêmes disfonctionnements. Tout de suite après avoir mis le contact (position ON - ne démarre pas), le voyant MIL s'allumera continuellement pour montrer qu'il fonctionne correctement.

Le MIL s'allume pour indiquer les défaillances des éléments suivants :

•	CATALYSEUR

•	Système de carburant

•	À CAPTEUR DE DÉBIT D′AIR MASSIQUE (MAFS)

•	Sonde de température d′air d′admission (IATS)

•	SONDE DE TEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR (ECTS)

•	À CAPTEUR DE POSITION DU PAPILLON (TPS)

•	À CAPTEUR d′oxygène en amont

•	Chauffage du capteur d′oxygène en amont

•	À CAPTEUR d′oxygène en aval

•	Chauffage du capteur d′oxygène en aval

•

INJECTEUR

•	Raté d′allumage

•	À CAPTEUR DE POSITION DU VILEBREQUIN (CKPS)

•	À CAPTEUR de position de l′arbre à cames (CMPS)

•	Système de contrôle de l′évaporation de carburant

•	À CAPTEUR de vitesse du véhicule (VSS)

•	À actionneur DE COMMANDE DE VITESSE DE RALENTI (ISCA)

•	ALIMENTATION LECTRIQUE

•

ECM/PCM

•	Codage MT/AT

•	À CAPTEUR D′ACCELERATION

•	Signal de demande d′éclairage du MIL

•	tage de puissance

Pour plus d′informations, voir le "TABLEAU DES CODES DÉFAUT (DTC)".

[SANS EOBD]

Le MIL s'allume pour indiquer les défaillances des éléments suivants

•	À CAPTEUR d′oxygène chauffé (HO2S)

•	À CAPTEUR DE DÉBIT D′AIR MASSIQUE (MAFS)

•	À CAPTEUR DE POSITION DU PAPILLON (TPS)

•	SONDE DE TEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR (ECTS)

•	À actionneur DE COMMANDE DE VITESSE DE RALENTI (ISCA)

•	INJECTEURS

•

ECM

Pour plus d′informations, voir le "TABLEAU DES CODES DÉFAUT (DTC)".

[CONTRÔLE]

1.	Une fois le contact mis, assurez-vous que le voyant s'allume pendant environ 5 secondes puis s'éteint.

2.	Si le voyant ne s'allume pas, vérifiez l′absence de circuit ouvert dans le harnais, de fusible ou d′ampoule grillés.

Auto-diagnostic

L'ECM contrôle les signaux d'arrivée/de sortie (Certains signaux tout le temps, d'autres uniquement dans certaines conditions). Lorsque l'ECM détecte une irrégularité, il mémorise le code de diagnostic du symptôme et donne un signal au connecteur de prise diagnostic. Vous pouvez consulter les résultatsdu diagnostic à l'aide du MIL ou d'un HI-SCAN (Pro). Tant et aussilongtemps que la tension de batterie sera maintenue, les DTCs demeurerontdans la mémoire du ECM. Les DTCs seront toutefois supprimés par le débranchement de batterie ou du ECM ou par le HI-SCAN (Pro).

Si le connecteur du capteur est débranché avec l'interrupteur d'allumage allumé, le code de diagnostic de pannes (DTC) est enregistré. Dans ce cas, débranchez la borne négative (-) de la batterie pendant 15 secondes ou plus et la mémoire de diagnostic sera effacée.

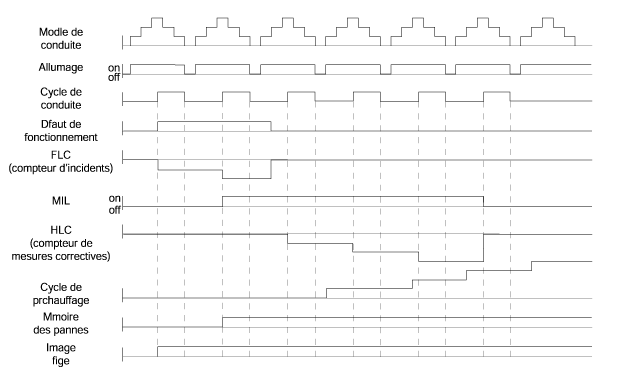

RELATION ENTRE LE CODE DÉFAUT ET LE MODÈLE DE CONDUITE DANS LE SYSTÈME EOBD

1.	Lorsqu'un même dysfonctionnement est détecté et qu'il survient au cours de deux cycles de conduite consécutifs, le MIL s'allume automatiquement.

2.	Le MIL s'éteint automatiquement si aucune anomalie n'est détectée pendant trois cycles de conduite consécutifs.

À la présence d′une anomalie suivant deux cycles de conduite consécutifs entraînera le stockage d′un DTC dans la mémoire du ECM. Le MIL s'illuminera lors de la manifestation de l′anomalie durant le second cycle de conduite.

Lorsqu'un raté d′allumage est détecté, un code défaut est enregistré, puis le MIL s'allume juste après qu'une anomalie a été détectée.

4.	Un code de diagnostic des pannes (DTC) effacera automatiquement la mémoire de l′ECM si le même défaut de fonctionnement n'est pas détecté pendant 40 périodes de conduite.

•	Un "cycle de préchauffage" implique un fonctionnement du véhicule suffisant pour augmenter la température du liquide de refroidissement d′au moins 40 degrés Fahrenheit entre le moment où le moteur démarre et où le liquide atteint une température minimale de 160 degrés Fahrenheit.

•	Un "cycle de conduite" comprend le démarrage du moteur et le fonctionnement du véhicule au-delà du début du fonctionnement en boucle fermée.
